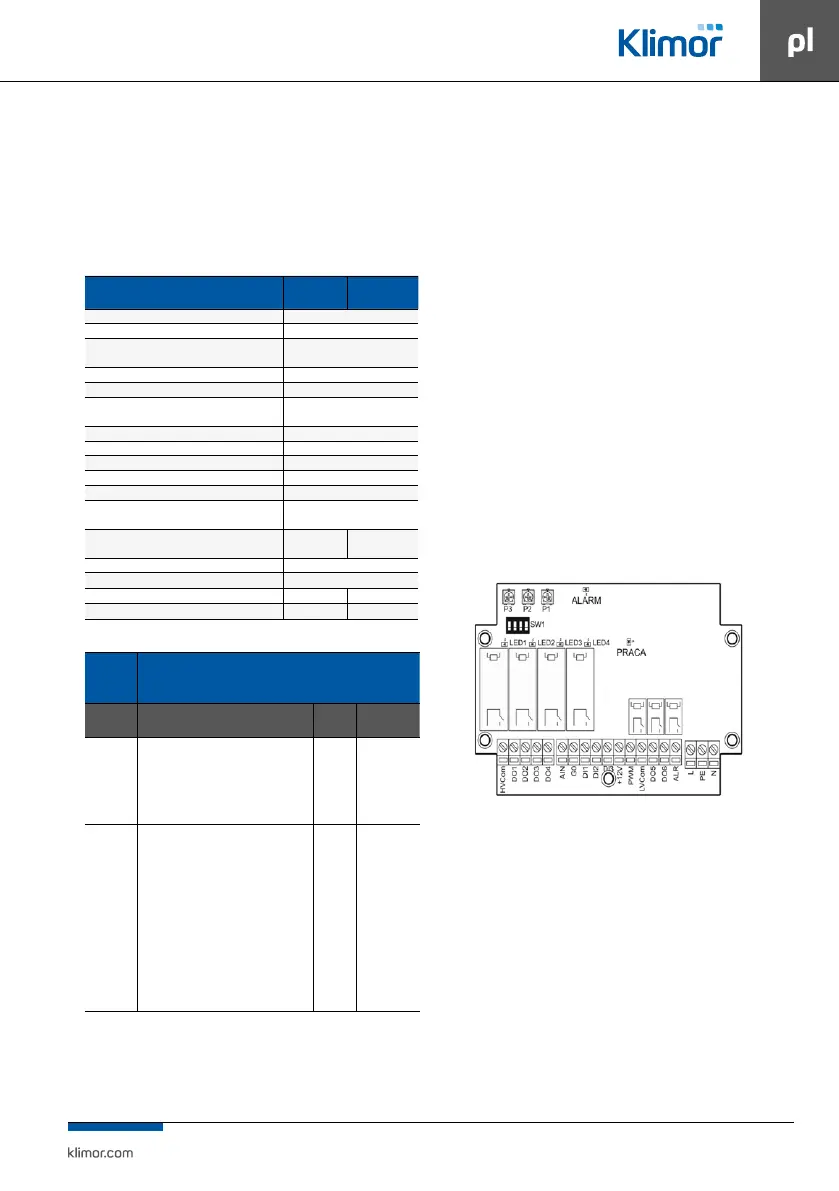

11. MODUŁY STEROWANIA NAGRZEWNICAMI
ELEKTRYCZNYMI EH-EVO-T (COMPACT)
W celu podłączenia nagrzewnicy elektrycznej niezbędne
jest zastosowanie dedykowanych modułów zasilająco-ste
-
rującego EH-M-EVO-T.
Tab. Nr 26 Parametry elektryczne modułu EH EVO-T
Nazwa
EH EVOT
18 kW
EH EVOT
36 kW
Napięcie znamionowe (Un) 400V, 50Hz
Napięcie znamionowe izolacji (Ui) 500V
Napięcie znamionowe udarowe wytrzymywane
(Uimp)
4kV
Prąd znamionowy zestawu (InA) Tab. Nr 29
Prąd znamionowy obwodu (InC) Tab. Nr 30
Prąd znamionowy krótkotrwały wytrzymywany
(Icw)
10 kA
Koordynacja zabezpieczeń zwarciowych 32A
Częstotliwość znamionowa (fn) 50Hz
Rodzaj systemu uziemienia TN-S
Wykonanie wewnętrzne
Stopień ochrony IP 54
Klasykacja kompatybilności elektromagnetycznej
EMC
środowisko 2 [kl A]
Ochrona przed zewnętrznym uderzeniem
mechanicznym
IK08 IK09
Stopień zanieczyszczenia 2
Warunki pracy 0°C ÷ + 35°C
Wymiary [wys/szer/gł] [mm] 384x319x144 448x460x160
Waga [kg] 2,0 8,0
Tab. Nr 27 Sterowanie nagrzewnicami elektrycznymi EH_EVO-T (COMPACT)
Typ stero-
wania
(zastoso-
wanie)
Sterowanie płynne
nagrzewnica elektryczna
Moc (nap.
zasilania)
Funkcje Kod Obsługuje
3 faz
(3x400V)
1-stopnień
do 18 kW
- zasilanie i zabezpieczenie nagrzewnicy
- kontrola zabezpieczenia TK nagrzewnicy
- bezpośrednie sterowanie sygnałem PWM
- kontrola przepływu przy pomocy presostatu
różnicowego (presostat jako osobna pozycja)
EH M EVO-
-T 18kW/1
EH EVO-T
COMPACT) 8000-
144-2,
EH EVO-T
(COMPACT)
4100-144-2
3 faz
(3x400V)
3-stopniowa
do 12 kW/
stopień
- zasilanie i zabezpieczenie nagrzewnicy
- kontrola zabezpieczenia TK nagrzewnicy
- moduł HE sterujący nagrzewnicą
- załączanie poszczególnych stopni nagrzewnicy
od sygnału 0-10V ze sterownika centrali wentyla-
cyjnej , jeden stopień sterowany płynnie
- kontrola przepływu przy pomocy presostatu
różnicowego (presostat jako osobna pozycja)
EH M EVO-
-T 36kW/3
EH EVO-T
COMPACT 8000-
144-2,
EH EVO-T
(COMPACT)
4100-144-2,
EH EVO-T
(COMPACT)
1200-216-3,
EH EVO-T 9200-
216-3,
EH EVO-T
9200-324-3
W celu zrealizowania sterowania płynnego nagrzewni-
cą elektryczną wykorzystywane są przekaźniki półprze-
wodnikowe SSR, a dla sterownic 3-stopniowych do-
datkowo zastosowano moduł HE. Sterowanie jednym
stopniem realizowane jest bezpośrednio sygnałem
PWM. Za sterowanie 3 stopni odpowiedzialny jest mo
-
duł HE, który załącza poszczególne stopnie nagrzewni-
cy w zależności od sygnału sterującego 0-10V ze ste-
rownika centrali EVO-T (COMPACT). Jeden z modułów
cały czas pracuje w sposób płynny, natomiast wszystkie
inne są typu włącz/wyłącz. Takie rozwiązanie pozwala
na bardzo precyzyjną regulację nagrzewnic dużej mocy.
Ze względu na brak stykowych elementów mechanicz
-
nych możliwe jest wykonanie dużej liczby przełączeń
(6 cykli włącz/wyłącz w ciągu minuty) bez obawy o zu
-
życie styków. Inercja układu grzewczego powoduje, że
temperatura nawiewu waha się jedynie w niewielkim
stopniu.
Układ umożliwia wprowadzenie sygnału styku TK oraz
presostatu wentylatora nawiewu. Brak sprężu wentyla
-
tora lub przegrzanie grzałek powodują automatyczne
wyłączenie nagrzewnicy. Dodatkowym zabezpiecze
-
niem w razie uszkodzenia przekaźników SSR jest stycz-
nik. Sygnał startu i 0-10V podawane są przez sterownik
centrali EVO-T (COMPACT).
11.1 Moduł sterujący nagrzewnicą elektryczną HE
Rys Nr 22 Moduł sterujący nagrzewnicą elektryczną HE
Moduł HE może być kongurowany indywidualnie
wzależności od potrzeb wykorzystania mocy zainstalo
-
wanej nagrzewnicy elektrycznej. W przypadku, gdy nie
ma konieczności wykorzystania pełnej mocy wszyst
-
kich stopni, możliwe jest wyłączenie dowolnej liczby
zestawów grzałek lub częściowe ograniczenie stopnia
sterowanego przy pomocy przekaźników półprzewod
-
nikowych.
Ilość załączanych stopni nagrzewnicy ustalana jest przy
pomocy przełącznika typu dip-switch umieszczonego
na płytce wg konguracji z Rys Nr 23.
