14. PRZYKŁADY PODŁĄCZENIA GRZAŁEK

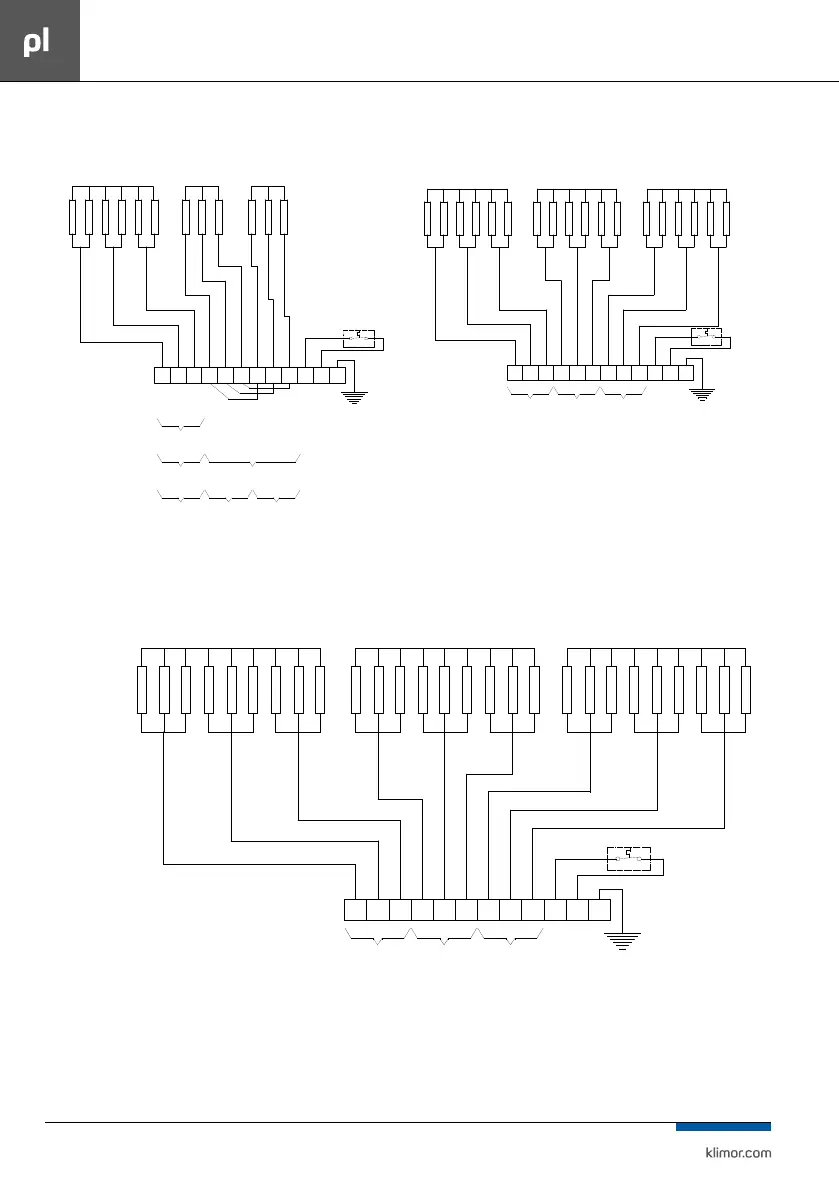

Rys Nr 32 Schemat podłączenia grzałek w nagrzewnicy 144-2
Gdy dzielimy nagrzewnicę na trzy stopnie, należy zde-
montować zworki między złączkami 4÷9.
Rys Nr 34 Schemat podłączenia grzałek w nagrzewnicy 324-3
UWAGA!!!
Indywidualne schematy połączeń sterowniczych, odpowia
-
dających wybranej aplikacji są załączone do niniejszej DTR.
Rys Nr 33 Schemat podłączenia grzałek w nagrzewnicy 216-3
I
3x400V
STOPIE Ń
II
3x400V
STOPIE Ń
III
3x400V
STOPIE Ń
I
3x400V
STOPIE Ń
II
3x400V
STOPIE Ń
3x400V
do 3,6kW
321 654 T T PE987
7,2kW 3,6kW 3,6kW
EC-144-3
I
3x400V
STOPIE Ń
321
II
3x400V
STOPIE Ń
654 T T P E987
III
3x400V
STOPIE Ń
EC-216-3
I
3x400V
STOPIE Ń
321
II
3x400V
STOPIE Ń
654 T T PE987
III
3x400V
STOPIE Ń
EC-324-3
