AUTAMATYKA STEROWNICE AUTOMATYKI DO CENTRAL EVO-T; EVO-T COMPACT
DOKUMENTACJA TECHNICZNO-RUCHOWA
6. KABLOWANIE
Elementy automatyki należy podłączyć zgodnie ze
schematem aplikacji oraz poniższymi wytycznymi:
• przewody sterownicze typu LIYY, LIYCY (nie stosować
przewodów typu skrętka, jako sterownicze) i zasilające
typu YLY oraz komunikacyjne typu PROFIBUS DP typ BUS
O2YS(St)CY 1×2×0,64/2,6 mm powinny być podłączone
zgodnie ze schematem elektrycznym stosownie do wy
-
branej aplikacji,
• przekroje przewodów zostały dobrane dla ułożenia
wkorytku kablowym metalowym na odległość do 10m
• do komunikacji zadajnika, falownika, BMS należy
stosować przewody PROFIBUS DP typ BUS O2YS(St)CY
1×2×0,64/2,6 mm,

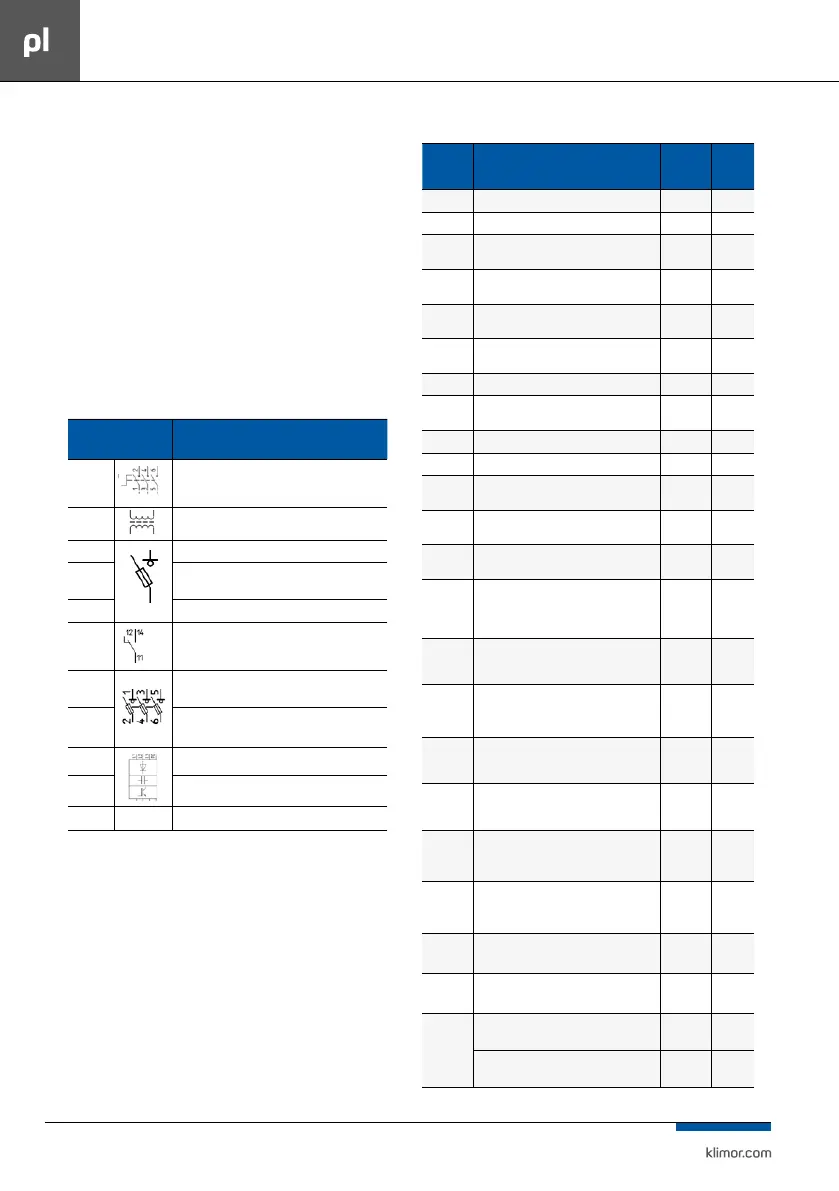

Tab. Nr 8 Standardowe zestawienie elementów szafy
Symbol ze
schematu aplikacji
Opis
Q1M Wyłącznik główny
T1 Transformator 230/24 VAC
F1 Zabezpieczenie zasilania 230V transformatora
F2
Zabezpieczenie zasilacza oświetlenia centrali
wentylacyjnej
FM1 Zabezpieczenie pompy obiegowej nagrzewnicy wodnej
KM1
Przekaźnik/stycznik pompy obiegowej nagrzewnicy
wodnej
F1M1...
F1M4
Zabezpieczenie silnika nawiewu
F2M1...
F2M4
Zabezpieczenie silnika wywiewu
1U1...4 Falownik wentylatora nawiewu
2U1...4 Falownik wentylatora wywiewu
N1
-
Sterownik
• nie dopuszcza się położenia kabli komunikacji razem zka-
blami sterowniczymi izasilającymi, dla kabli komunikacji
należy budować osobne trasy kablowe,
• falowniki montować nie dalej niż 15 metrów od sterownicy,
• zadajnik HMI montować nie dalej niż 100m od sterownicy,
• nie dopuszcza się stosowania jednego kabla do kilku
urządzeń lub funkcji, należy stosować zasadę stosowania
jednego kabla do jednego urządzenia lub funkcji,
• nie dopuszcza się stosowania kabli typu skrętka, jako
sterownicze do sygnałów on/o 24V, 230V, 0÷10VDC.
Tab. Nr 9 Standardowa lista kablowa
Symbol ze
schematu
aplikacji
Opis / Standardowa lista kablowa
Typ
przewodu
Liczba żył
× przekrój
[mm
2
]
S1F Współpraca zcentralą p. poż. LIYY 2x1
S1 Zezwolenie na start (wyłącznik serwisowy) LIYY 2x1
Y1
Siłownik zaworu nagrzewnicy wodnej wtórnej
lub wstępnej
LIYCY 3x1
M1
Podłączenie pompy obiegowej nagrzewnicy
wodnej wtórnej lub wstępnej
YLY 3x1,5
EM1
Sygnał załączenia pompy obiegowej nagrzew-
nicy wodnej wtórnej lub wstępnej
LIYY 2x1
S2F
Termostat przeciw – zamrożeniowy nagrzewni-
cy wodnej wtórnej po stronie powietrza
LIYY 2x1
Y2 Siłownik zaworu chłodnicy wodnej LIYCY 3x1
E1
Sygnał zapotrzebowania na chłodzenie (dla
chłodnicy wodnej)
LIYY 2x1
Y3 Siłownik przepustnicy recyrkulacji LIYCY 3x1
Y4 Siłownik przepustnicy wymiennika krzyżowego LIYCY 3x1
CX1
Sygnał sterowania I stopnia układu chłodni-
czego
LIYY 2x1
CX2
Sygnał sterowania II stopnia układu chłodni-
czego
LIYY 2x1
Y9
Sygnał sterowania 0-10VDC układu chłodni-
czego
LIYCY 3×1
EVO-T.HE
Sterowanie modułem nagrzewnicy elektrycz-
nej wtórnej lub wstępnej (sygnał start/stop,
0-10VDC oraz sygnał alarmu przegrzania)
LIYCY 6x1
1U1, 1U2
Podłączenie zasilania przemienników często-
tliwości nawiewu lub regulatorów silników EC
nawiewu
YLY/H03
VV-F
Pkt 13
RS1U1,
RS1U2
Sygnał sterujący po łączu RS485 dla przemien-
ników częstotliwości nawiewu lub regulatorów
silników EC nawiewu
BUS
O2YS(St)
CY
1x2x
0,64/2,6
1UA1,
1UA2
Sygnał alarmowy od przemienników często-
tliwości nawiewu lub regulatorów silników EC
nawiewu
LIYY 2x1
2U1, 2U2
Podłączenie zasilania przemienników często-
tliwości wywiewu lub regulatorów silników
EC wywiewu
YLY/H03
VV-F
Pkt 13
RS2U1,
RS2U2
Sygnał sterujący po łączu RS485 dla przemien-
ników częstotliwości wyw. lub regulatorów
silników EC wywiewu
BUS
O2YS(St)
CY
1x2x
0,64/2,6
2UA1,
2UA2
Sygnał alarmowy od przemienników częstotli-
wości wywiewu lub regulatorów silników EC
wywiewu
LIYY 2x1
1M1,
1M2
Podłączenie zasilania silników AC zespołu wen-
tylatorowego nawiewu
2YSLCY Pkt 13
2M1,
2M2
Podłączenie zasilania silników AC zespołu wen-
tylatorowego wywiewu
2YSLCY Pkt 13
1Y1
Siłownik przepustnicy powietrza nawiewanego
on-o
LIYY 3x1
Siłownik przepustnicy powietrza nawiewanego
0-10V
LIYCY 3x1
