9
Symbol ze
schematu
aplikacji
Opis / Standardowa lista kablowa
Typ
przewodu
Liczba żył
× przekrój
[mm
2
]
2Y1
Siłownik przepustnicy powietrza wywiewa-
nego on-o
LIYY 3x1
Siłownik przepustnicy powietrza wywiewane-
go 0-10VDC
LIYCY 3x1
B1 Czujnik temperatury powietrza nawiewanego LIYY* 2x1
B2 Czujnik temperatury powietrza wywiewanego LIYY* 2x1
B3 Czujnik temperatury zewnętrznej LIYY* 2x1
B4
Czujnik temperatury powietrza wywiewanego
za odzyskiem
LIYY* 2x1
B5 Opcjonalny czujnik temperatury wiodącej LIYY* 2x1
B8
Opcjonalny czujnik dla wody powrotnej na-
grzewnicy (nie występuje w układach z na-
grzewnicą wstępną)
LIYY* 2x1
1S1F Presostat różnicowy wentylatora nawiewu LIYY 2x1
1S1H Presostat różnicowy ltra wstępnego nawiewu LIYY 2x1
1S2H
Presostat różnicowy ltra wtórnego nawiewu
(opcja)
LIYY 2x1
2S1H Presostat różnicowy ltra wstępnego wywiewu LIYY 2x1
E5 Potwierdzenie startu – styk beznapięciowy LIYY 2x1
N3
Zadajnik HMI dwa kable:
komunikacja – BUS,
zasilanie – LIYY (maksymalnie 100m)
BUS O2Y-
S(St)CY
1x2x
0,64/2,6
LIYY 2x1
*) W przypadku obiektów, gdzie można spodziewać się dużych zakłóceń przewodowych,
indukowanie się napięcia, należy zastosować przewód typu LIYCY.

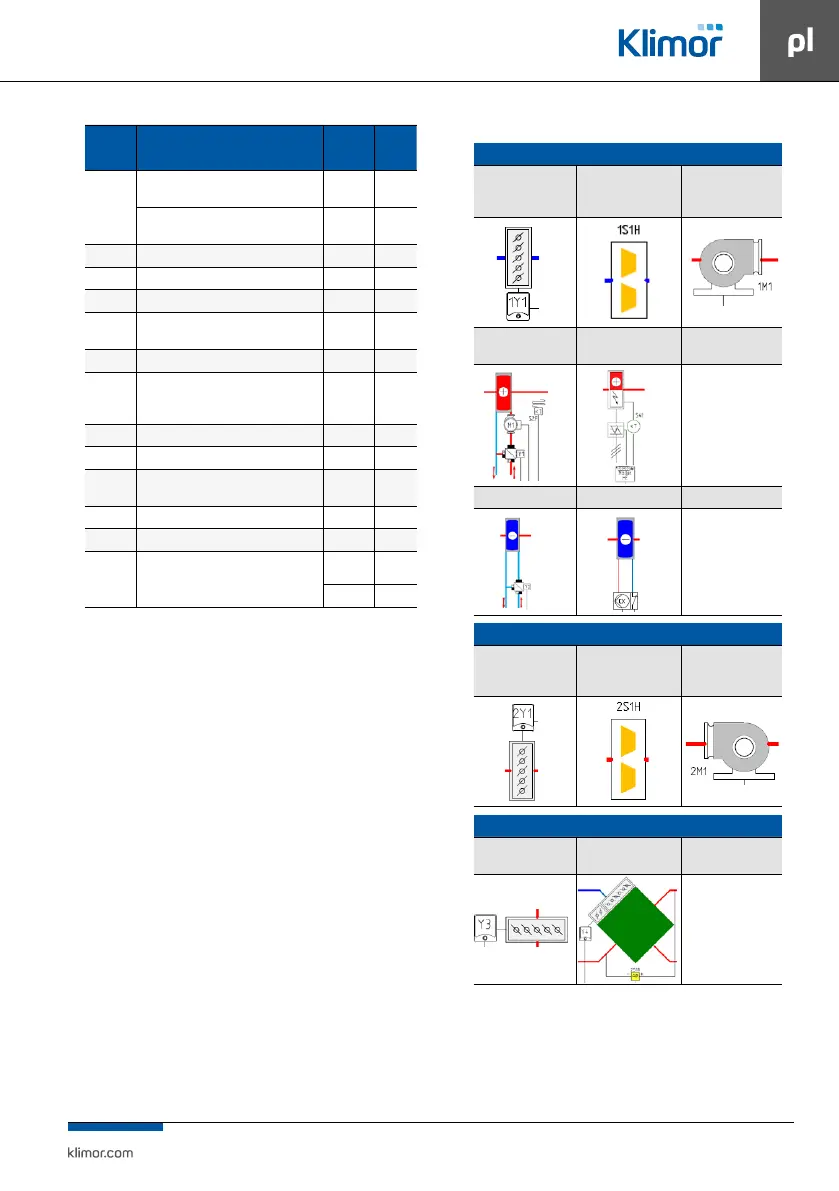

Tab. Nr 10 Legenda do schematów aplikacji rozdzielnicy standardowej
Część nawiewna
Przepustnica powietrza
nawiewanego
(świeżego)
Filtr wstępny nawiewu Wentylator nawiewu
Nagrzewnica wodna
wtórna lub wstępna
Nagrzewnica elektrycz-
na wtórna lub wstępna
Chłodnica wodna Chłodnica DX
Część wywiewna
Przepustnica powietrza
wywiewanego
(usuwanego)
Filtr wstępny nawiewu Wentylator nawiewu
Część wspólna nawiewu iwywiewu
Przepustnica komory
mieszania, recyrkulacji
Odzysk krzyżowy -
