AUTAMATYKA STEROWNICE AUTOMATYKI DO CENTRAL EVO-T; EVO-T COMPACT
DOKUMENTACJA TECHNICZNO-RUCHOWA
7. OPIS ELEMENTÓW STEROWNIKA

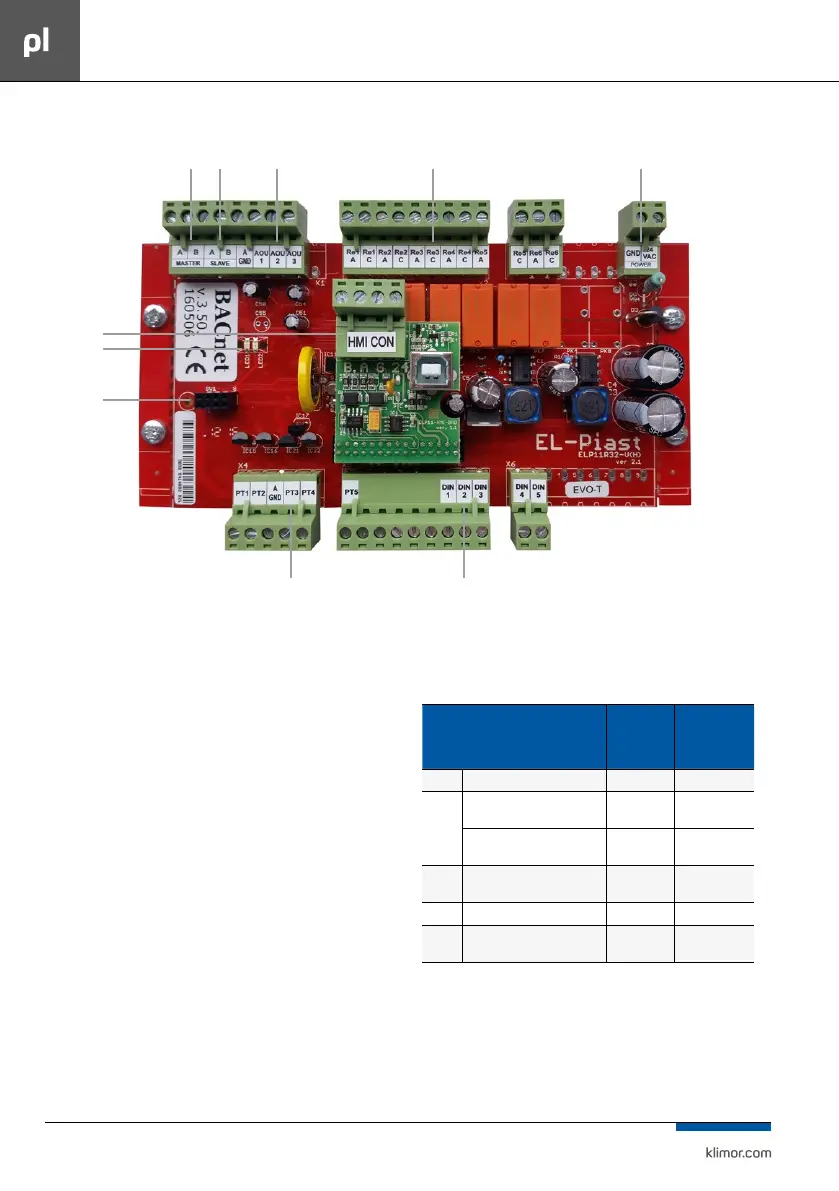

Rys Nr 2 Elementyprzyłączeniowe do sterownika
1. Wyjście RS485 Master, do komunikacji zBMS
2. Wyjście RS485 Slave, do komunikacji zfalownikami
3. Wyjścia analogowe Aou1-3 (0-10VDC)
4. Wyjścia przekaźnikowe (max 3A, AC1)
5. Zasilanie 24VAC/VDC
6. Złącze HMI CON, do podłączenia zadajnika HMI
7. Sygnalizacja komunikacji ialarmu
8. Złącze ETH, wtym miejscu można zamontować opcjo
-
nalną kartę ETH wyposażoną wzłącze RJ45 do komuni-
kacji zBMS
9. Wejścia pomiarowe czujników temperatur PT1000
10. Wejścia cyfrowe DIN1-5 podanie 24VAC = stan 1
Funkcje opcjonalnej karty ETH dostępne z poziomu
przeglądarki:
IP address – Ethernet card address (192.168.0.8)
Network mask – Maska podsieci (255.255.255.0)
Gateway IP – Brama domyślna (192.168.0.1)
7.1 Standardowe funkcje wejść/wyjść sterownika
Tab. Nr 11 Lista wejść cyfrowych
Wejścia cyfrowe (Stan wejścia NC –
podanie na wejście DIN... napięcia 24VAC
powoduje załączenie wejścia cyfrowego)
Podczas
poprawnej
pracy
układu
Brak
wymaganego
stanu wywołuje
alarmy
Din1 PPOŻ zwarty A_AF
Din2
Termostat przeciwzamrożeniowy
nagrzewnicy wodnej wtórnej
zwarty A_ThHW
Termostat przegrzania nagrzewnicy
elektrycznej
zwarty A_ThHE
Din3
Presostat ltra nawiewu /
wywiewu
rozwarty A_Filter
Din4 Presostat wentylatora nawiewu rozwarty A_SupPres
Din5
Alarm falowników /
potwierdzenie pracy
zwarty A_VentFC
1
6
7
8
9 10
2 3 4 5
