15.2 Panel sterujący dotykowy HMI TP4,3`` i HMI TP7``

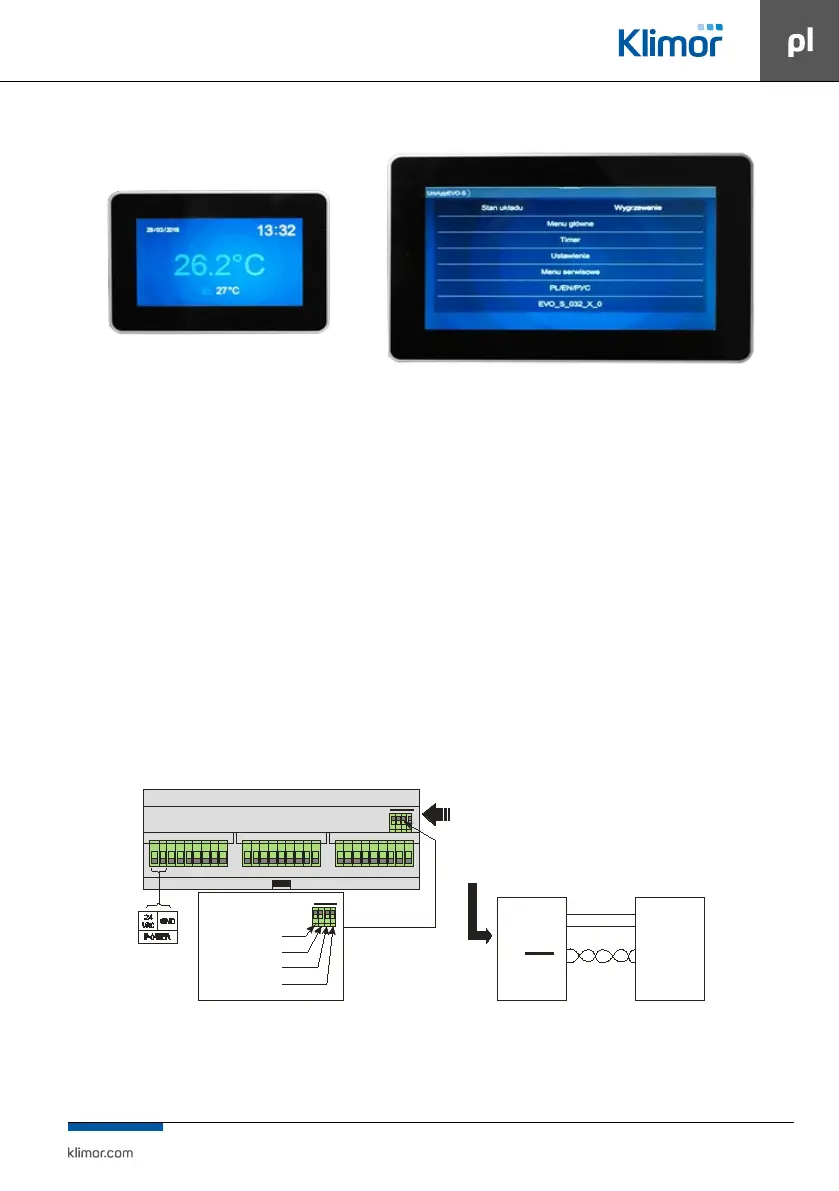

Rys Nr 44 Panel HMI TP 4,3” i Panel HMI TP 7”
15.2.1 Dane techniczne
HMI TP4,3”
• Napięcie zasilania: 24 V AC/DC +/- 10%
• Pobór mocy max.: 2,5W
• Pobór mocy w stanie czuwania: 1W
• Rozdzielczość wyświetlacza: 480x272 px
• Głębia kolorów: 18 bit
• Panel dotykowy: pojemnościowy multitoutch
• Łącze komunikacyjne: RS 485
• Współpraca ze sterownikami serii ELP…
• Protokół BACnet MS/TP lub Modbus
• Wbudowany czujnik temperatury
• Temperatura pracy: +10 … 40°C
• Temperatura przechowywania: -20 … 70°C
• Stopień ochrony IP: 30
• Wymiary: 126 x 87 x 16 mm
15.2.2 Schemat podłączenia panelu HMI TP do sterownika
Rys Nr 45
HMI TP7”
• Napięcie zasilania: 24 V AC/DC +/- 10%
• Pobór mocy max.: 3W
• Pobór mocy w stanie czuwania: 1,2W
• Rozdzielczość wyświetlacza: 800x480 px
• Głębia kolorów: 18 bit
• Panel dotykowy: pojemnościowy multitoutch
• Łącze komunikacyjne: RS 485
• Współpraca ze sterownikami serii ELP…
• Protokół BACnet MS/TP lub Modbus
• Wbudowany czujnik temperatury
• Temperatura pracy: +10 … 40°C
• Temperatura przechowywania: -20 … 70°C
• Stopień ochrony IP: 30
• Wymiary: 193 x 125 x 16 mm
1: 24 Vac
2: GND
3: + RS485 - A
4: - RS485 - B
24 VAC
GND
A
B
VA C
GND
A
B
Stero wn ik PLC HMI Ad vance
W sterownikach z serii ELP... jest możliwość
podpięcia HMI do specjalnego złącza HMI CON.
Standardowo w każdym sterowniku jest
HMI CON
