Klimor EVO -T - Komunikacja RS485 Slave, Modbus RTU I Sposób Podłączenia Z Silnikami EBM

32
AUTAMATYKA STEROWNICE AUTOMATYKI DO CENTRAL EVO-T; EVO-T COMPACT
DOKUMENTACJA TECHNICZNO-RUCHOWA
10.5 Komunikacja RS485 Slave, Modbus RTU isposób podłączenia zsilnikami EBM

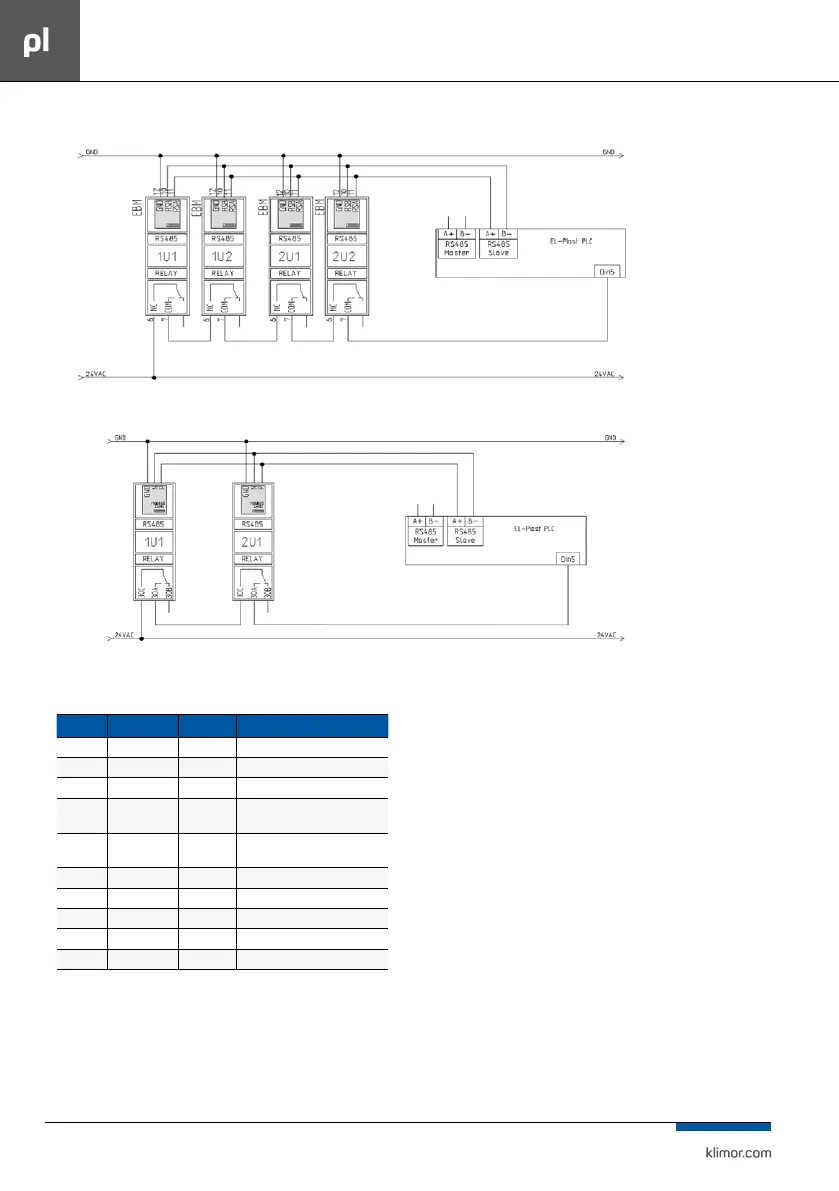

Rys Nr 20 Przykład dla układu „EVO-T 4S” – podwójny nawiew, podwójny wywiew
Rys Nr 21 Przykład dla układu pojedynczy nawiew, pojedynczy wywiew
Tab. Nr 25 Konguracja przemienników LG IG5 sterowanie RS485
Nr kabla Podłączenie Kolor kabla Funkcja kabla
1,2 PE żółto/zielony Uziemienie
3 N niebieski Zasilanie –„0”
5 L czarny Zasilanie- faza
6 NC biały 1
Przekaźnik stanu silnika – rozwarty
awaria
7 COM biały 2
Przekaźnik stanu silnika – rozwarty
awaria
8. 0-10V żółty Wejście analogowe
10 RSB brązowy RS485 MODBUS
11 RSA biały RS 485 MODBUS
12 GND niebieski „0” dla sygnału sterującego
13 +10V czerwony Wyjście 10V DC 10mA
Podłączamy jedynie przewody 1,2,3,5,6,7,10,11,12 do od-
powiednich zacisków płytki sterującej.
