Klimor EVO -T - 12 Schematy Siłowe Dla Aplikacji

35

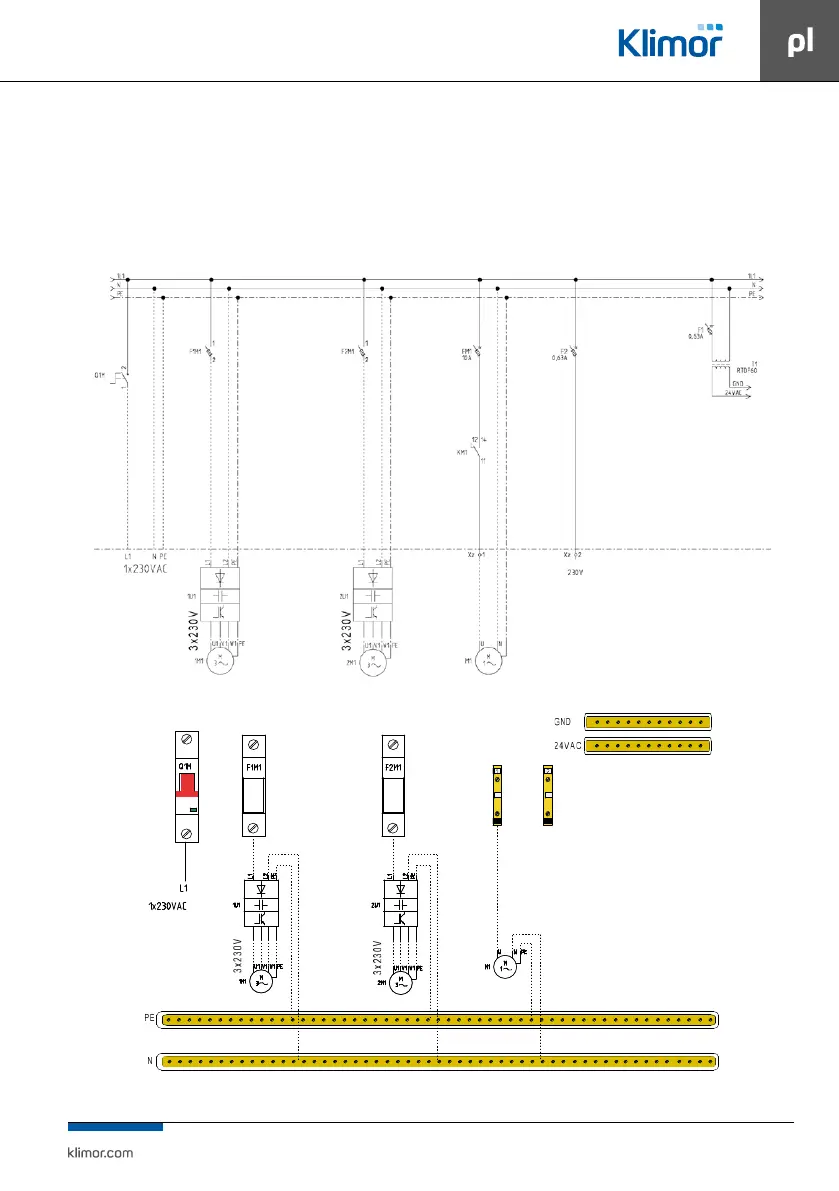

Rys Nr 26 Sterownica „ 2S” – pojedynczy nawiew, pojedynczy wywiew lub tylko podwójny nawiew – schemat
Rys Nr 27 Elementy szafy sterującej dla sterownicy „ 2S” – pojedynczy nawiew, pojedynczy wywiew lub tylko podwójny nawiew
12. SCHEMATY SIŁOWE DLA APLIKACJI
1. W sterownicach „2S” przeznaczonych do sterowania centralami N-W EVO-T4100, 1200 i 9200 wyposażonymi w sekcje
wentylatorowe z pojedynczymi wentylatorami – zasilanie wentylatora EC lub falownika silnika AC podłączamy do bez
-
piecznika F1M1.
2. W sterownicach „2S” przeznaczonych do sterowania centralami nawiewnymi EVO-T4100, 1200 i 9200 wyposażonymi
wsekcje wentylatorowe z podwójnymi wentylatorami – zasilanie wentylatorów EC lub falowników silników AC podłącza
-
my do bezpieczników F1M1 i F2M1.
