Vor der Inbetriebnahme
- 11 -10.13
 Öffnen Sie das Seitenteil und drehen Sie
die Haltemutter 20 vom Drahtablaufdorn
22 ab.
 Stecken Sie die Schweißdrahtspule auf den
Drahtablaufdorn und achten Sie darauf,
dass der Mitnehmerdorn 23 einrastet.
 Verwenden Sie für kleine Schweiß-
drahtspulen einen Adapter (Bestellnum-
mer 620.9650.0).
 Stellen Sie die Drahtbremse 21 so ein,
dass beim Loslassen der Brennertaste
die Schweißdrahtspule gerade nicht mehr
nachläuft.
23
21
20
22

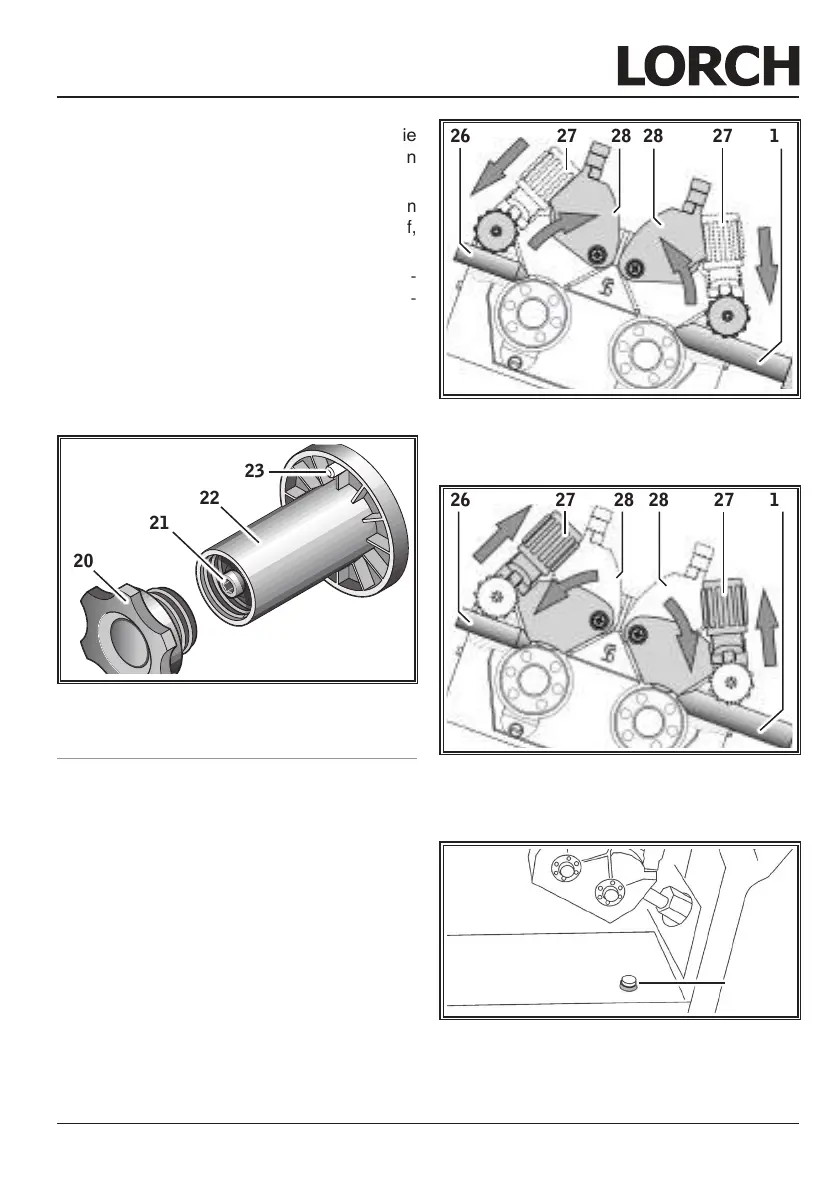

Abb. 6: Drahtablaufdorn
12.5 Drahtelektrode einfädeln
 Schrauben Sie die Stromdüse des Bren-
ners heraus.
 Öffnen Sie das Seitenteil.
 Der Durchmesser der Drahtelektrode
muss mit der von vorn lesbaren Einprä-
gung auf den Drahtvorschubrollen 25
übereinstimmen.
 Klappen Sie die Kipphebel 27 zur Seite
und fädeln Sie die Drahtelektrode durch
die Einlaufdüse 26 und die Zentralbuchse
11.
26 27 27 112828
25
25
Abb. 7: 4-Rollen-Vorschub öffnen
 Klappen Sie die Schwenkarme 28 zurück
und arretieren Sie mit den Kipphebeln 27.
26 27 27 112828
25
25
Abb. 8: 4-Rollen-Vorschub schließen
 Schalten Sie das Gerät am Hauptschalter
9 ein.
29
Abb. 9: Drahteinlauftaster
 Drücken Sie den Drahteinlauftaster 29.
