12.7 Výměnadrátovéelektrody
 Vyměňte kladky na podávání drátu. Vy-
berte vhodné kladky.
A B C

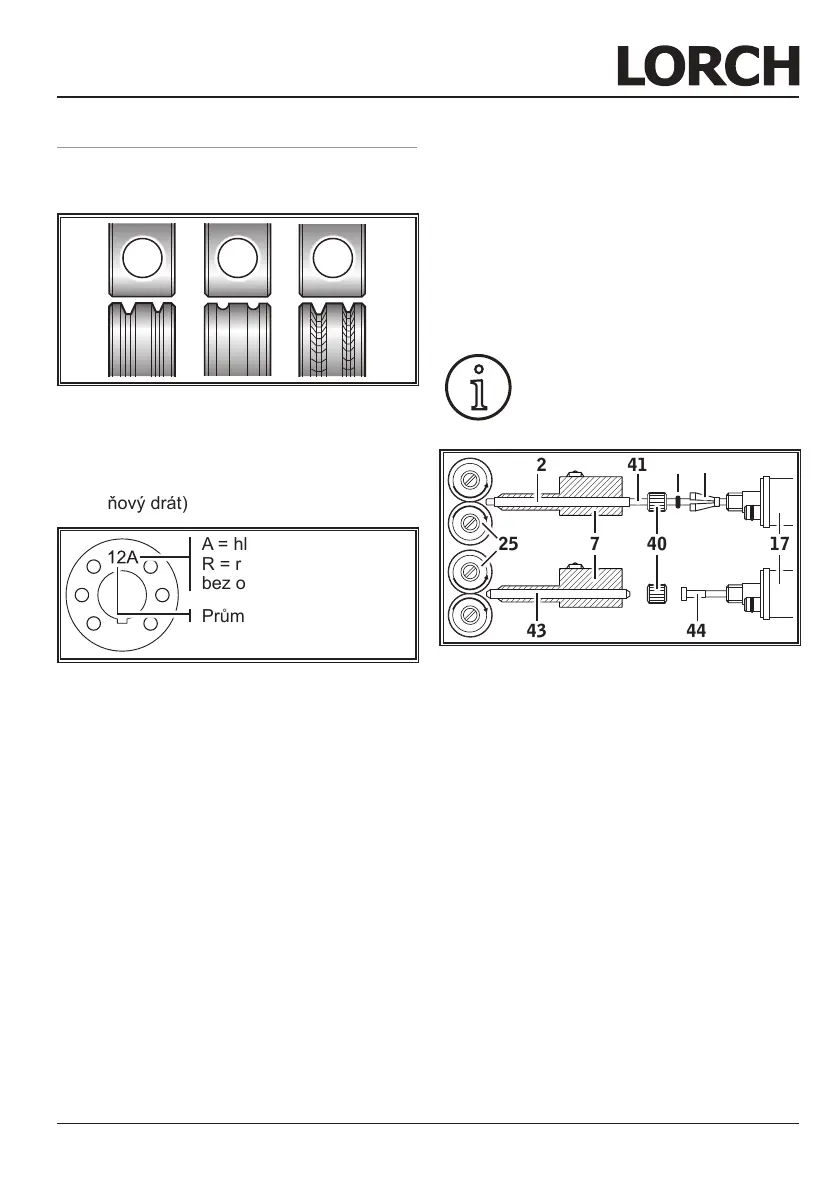

Obr. 13: Kladky na podávání drátu
A Podávací kladka - ocel
B Podávací kladka - hliník
C Podávací kladka - rýhovaná (na výpl-
ňový drát)
Průměr drátu v mm / 10
A = hliník
R = rýhovaná
bez označ. = ocel
Obr. 14: Označení kladek na podávání drátu
 Vyměňte ocelový hořák za odpovídající
hořák nebo vyměňte spirálu pro vedení
drátu.
Spirála pro vedení drátu: (pro ocelo-
výneboplnicídrát)
 Vyjměte instalovanou spirálu pro vedení
drátu nebo umělohmotné jádro a zaveďte
novou spirálu pro vedení drátu. (dodržujte
návod k obsluze hořáku)
 Vodicí trubici 85 vsaďte do centrálního při-
pojení.
Umělohmotné jádro: (pro hliníkový,
nerezovýdrátnebodrátCuSi)
 Vyjměte instalovanou spirálu pro vedení
drátu nebo umělohmotné jádro a zaveďte
nové umělohmotné jádro. (dodržujte ná-
vod k obsluze hořáku)
 Vyjměte vodicí trubici 85 z centrálního při-
pojení.
 Zkraťte přečnívající umělohmotné jádro
tak, aby dosahovalo těsně ke kladce na
vedení drátu a posuňte příslušně zkráce-
nou opěrnou trubici pro stabilizaci přes
přečnívající umělohmotné jádro.
Provšechnysoučásti:
 Hořák dotáhněte a zaveďte drát.
Objednací čísla náhradních dílů
závisí na typu použitého hořáku
a průměru svařovaného drátu, viz
seznamy náhradních dílů hořáků.
42
40
41
39 38
25
17
43
7
44
Obr. 15: Vedení drátu
7 centrální zdířka
17 centrální konektor (hořák)
25 kladka posuvu drátu
38 kleština plastového bowdenu pro vněj-
ší průměr 4.0 mm až 4,7 mm
39 O-kroužek, utěsňuje vedení plynu
40 převlečná matice
41 Umělohmotné jádro
42 Opěrná trubice umělohmotných jader
s vnějším průměrem 4 mm. Při vněj-
ším průměru 4,7 mm opěrná trubice
odpadá.
43 Vodicí trubice
44 Spirála pro vedení drátu
