Передвводомвэксплуатацию
- 139 -10.13
12.4 Выборсетевого
напряжения
Тлеющая сварочная провол-
ка или деталь могут нанести
рануиливызватьпожар!
Выступающая из катушки сва-
рочная проволока может приве-
сти к короткому замыканию при
контакте с боковой стенкой или
днищем аппарата.
При установке катушки с прово-
локой обращайте внимание на
правильность намотки и отсут-
ствие излишков проволоки.
Установите стопор подачи про-
волоки так, чтобы при отжатии
кнопки на горелке катушка с про-
волокой не вращалась.
 Откройте боковую панель и отвинтите
фиксирующую гайку 20 от сердечника
22.
 Наденьте катушку со сварочной прово-
локой на разматывающий стержень, и
проследите, чтобы поводковый стер-
жень 23 зафиксировался.
 Для маленьких катушек со сварочной
проволокой используйте переходник
(номер для заказа 620.9650.0).
 Настройте тормоз проволоки 21 так,
чтобы при отпускании кнопки горелки
катушка со сварочной проволокой не
могла продолжать двигаться.
23
21
20
22

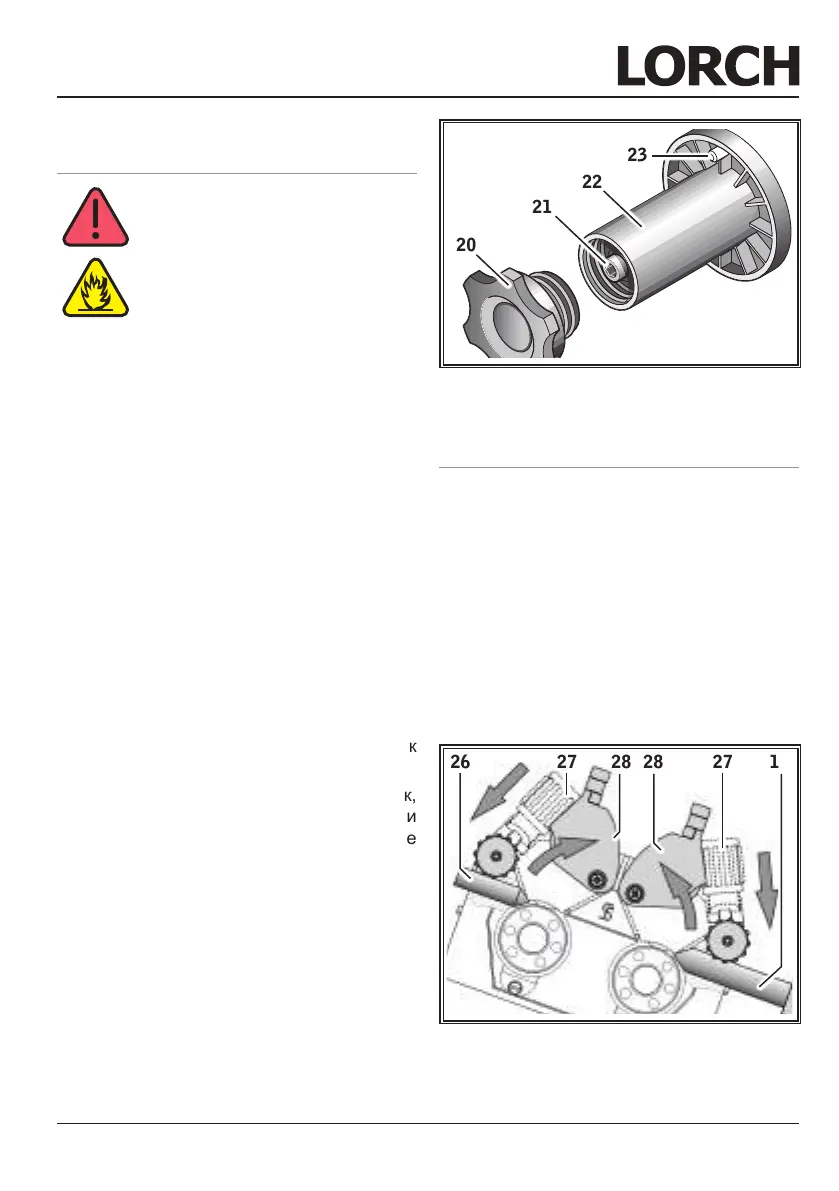

Abb. 6: Разматывающий стержень
12.5 Вдеваниепроволочного
электрода
 Вывинтите токоподводящий мундштук
горелки.
 Откройте боковую панель.
 Диаметр проволочного электрода дол-
жен совпадать с нанесенным спереди
на проволокоподающих роликах 25 чи-
таемым тиснением.
 Откиньте в сторону перекидные рычаги
27 и проденьте проволочный электрод
через входное сопло 26 и центральный
разъем 11.
26 27 27 112828
25
25
Abb. 7: Открыть 4-роликовый механизм
подачи проволоки
