Przed uruchomieniem
- 271 -10.13
12.4 Zakładanieszpulidrutu
spawalniczego
Zagrożenie dla życia lub ryzyko
pożaru z powodu przypadkowe-
go zwarcia drutu spawalniczego!
Luźny odcinek drutu może spowo-
dować zwarcie ze ścianką urzą-
dzenia.
W trakcie wkładania drutu zwróć
uwagę na jego prawidłowe ułożenie
na szpuli I w podajniku, szczególnie
na występujące luzy.
Ustaw siłę hamowania w tuleji mo-
cowania szpuli tak, aby po zakoń-
czeniu spawania szpula nie mogła
się swobodnie odwijać.
 Otworzyć pokrywę podajnika drutu i okrę-
cić śrubę 20 z tulei 22.
 Założyć szpulę drutu spawalniczego na
trzpień wylotowy i uważać, by trzpień za-
bierający 23 zaryglował się.
 Przy mniejszych szpulach drutu spawalni-
czego użyć adapter (numer zamówienio-
wy 620.9650.0).
 Hamulec drutu 21 ustawić w taki sposób,
by przy zwolnieniu przycisku palnika szpu-
la drutu spawalniczego nie poruszała się
bezwładnie.
23
21
20
22

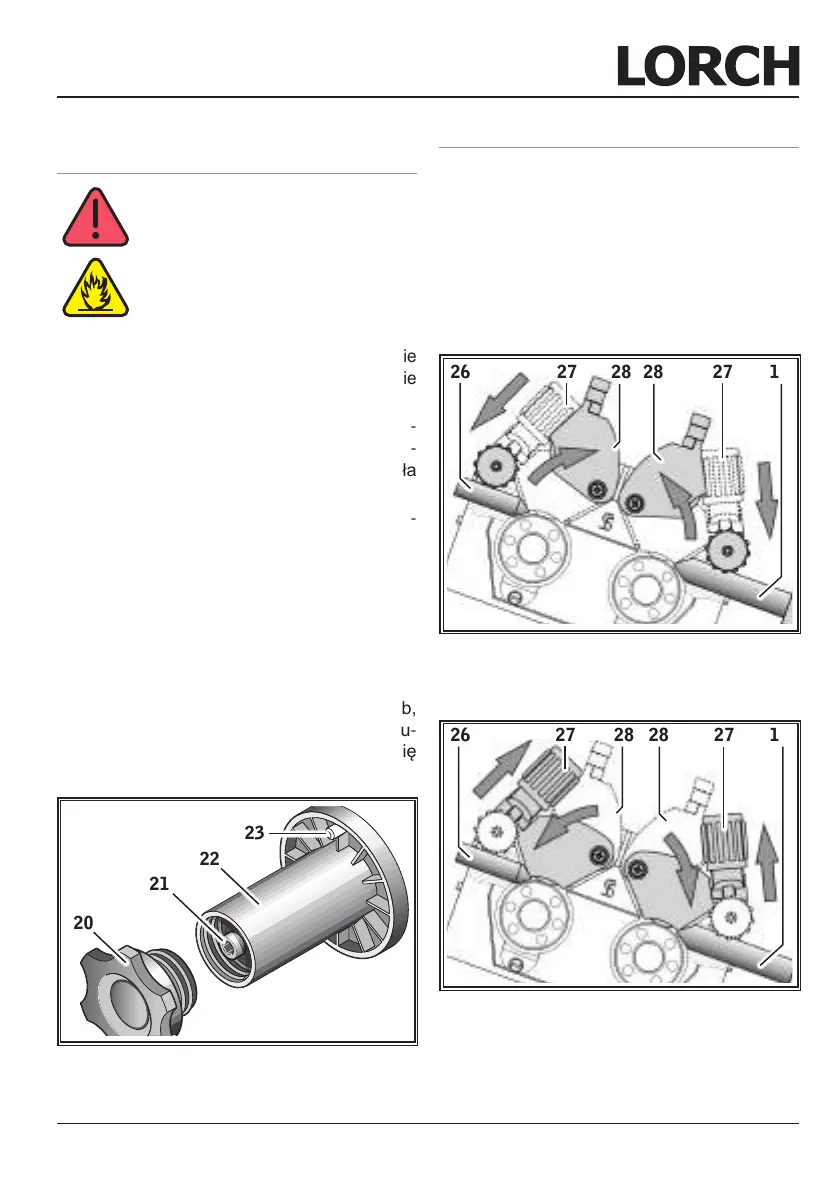

Rys. 6: Tuleja mocowania drutu
12.5 Zakładaniedrutu
 Wykręcić końcówkę prądową w uchwy-
cie.
 Średnica elektrody drutu musi być zgodna
z widocznym od przodu wytłoczeniem na
rolkach posuwu drutu 25.
 Odchylić dźwignię 27 do boku i założyć
drut przez dyszę wlotową 26 i przyłącze
centralne 11.
26 27 27 112828
25
25
Rys. 7: zespół podający 4-rolkowy otwarty
 Złożyć ramiona obrotowe 28 i zaryglować
je dźwigniami 27.
26 27 27 112828
25
25
Rys. 8: zamknięcie zespołu 4-rolkowego
 Włączyć urządzenie włącznikiem 9.
