Prima di cominciare
- 238 - 10.13

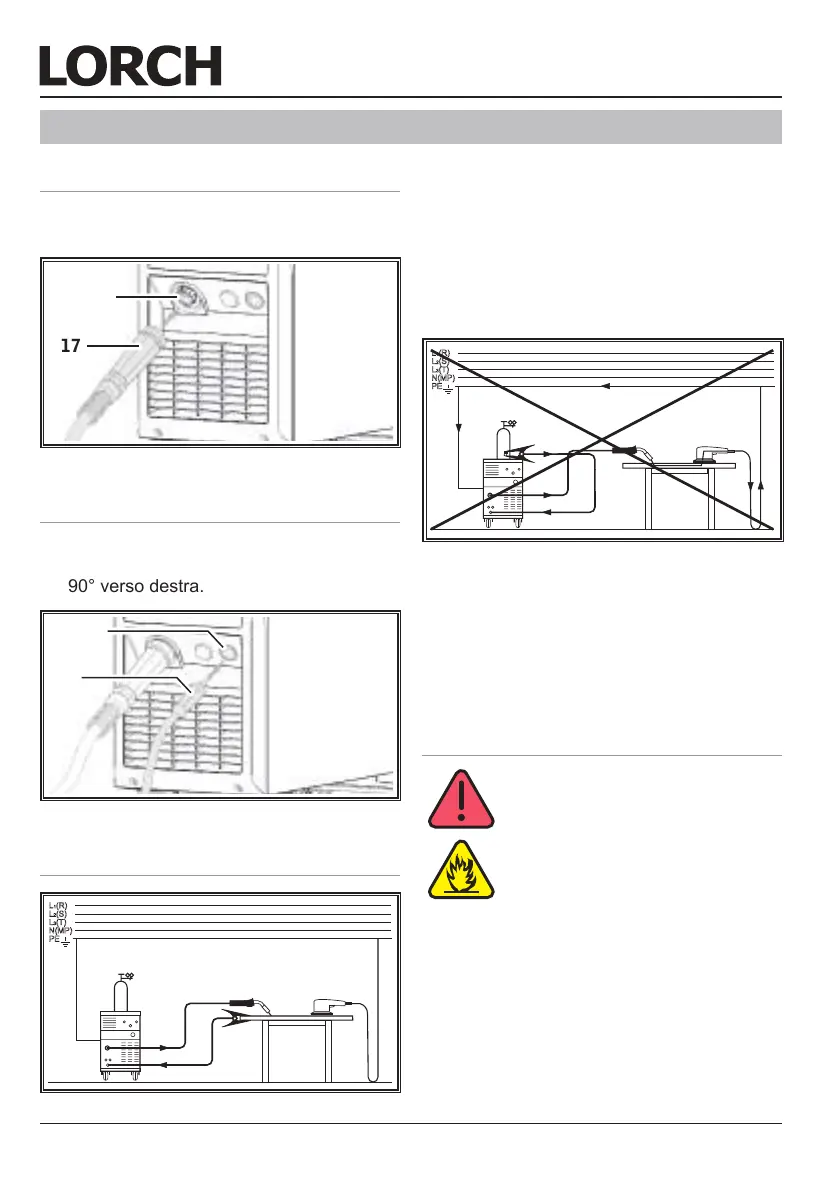

12.1 Prima di cominciare
 Collegare l’attacco centralizzato Euro 17
della torcia all’attacco sull’impianto 11.
17
11
Foto 2: Connessione della torcia
12.2 Connessione del cavo di massa
 Collegare il cavo di massa 18 all’apposito
connettore 10, ruotando il connettore di
90° verso destra.
10
18
Foto 3: Connessione del cavo di massa
12.3 Aggancio del morsetto di massa
Foto 4: Corretto
 Agganciare il morsetto di massa il più pos-
sibile vicino al punto di saldatura, in modo
che la corrente di saldatura non abbia ri-
torni attraverso parti di macchine, cusci-
netti o circuiti elettrici.
 Agganciare fermamente il morsetto di massa
al banco di saldatura o al pezzo da saldare.
Foto 5: Non corretto
Non agganciare o appoggiare il morsetto
di massa alla bombola di gas inerte, al-
trimenti la corrente di saldatura potrebbe
attraversare i conduttori di messa a terra
e distruggerli.
12.4 Inserimento della bobina di
lopersaldatura
Pericolo per la vita e la salute e ri-
schio di incendio dovuto al contatto
conillodisaldaturaoaltreparti!
Filo che fuoriesce dalla bobina può
causare corto circuito con i pannel-
li laterali o il fondo dell’impianto.
Inserendo la bobina di lo, fare at-
tenzione al senso di inserimento
corretto e assicurarsi che non ci
sia lo in eccesso.
Regolare il freno del supporto bo-
bina in modo che la bobina stessa
non continui a girare per inerzia
dopo che il pulsante della torcia sia
stato rilasciato.
12 Prima di cominciare
