Передвводомвэксплуатацию
- 138 - 10.13

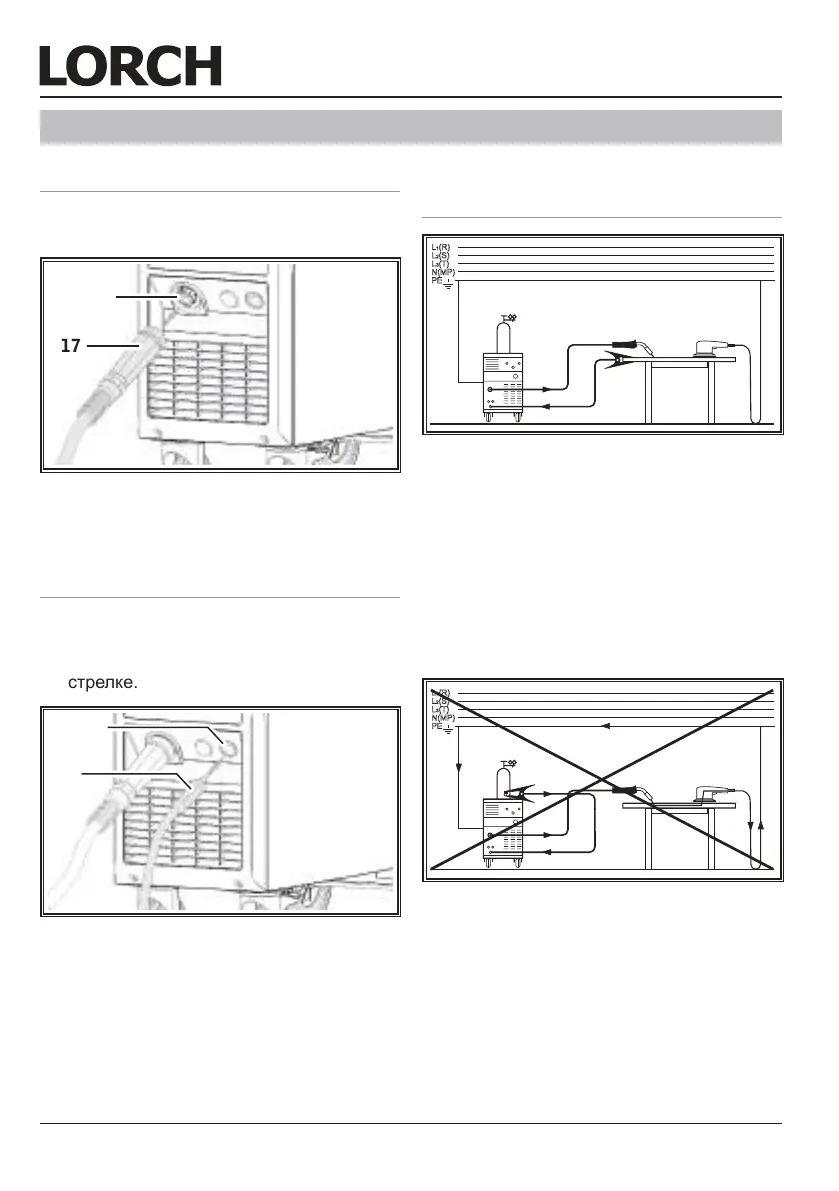

12.1 Подключениегорелки
 Подключите центральный штекер 17
горелки к центральному разъему 11.
17
11
Abb. 2: Подключение горелки
12.2 Подключениекабелядля
заземленияобрабатывае-
мойдетали
 Подсоедините сварочный кабель 18
к гнезду разъема 10 и зафиксируйте
соединение вращением по часовой
стрелке.
10
18
Abb. 3: Подключение кабеля для заземле
ния обрабатываемой детали
12.3 Закрепитеклеммудля
заземления
Abb. 4: Правильно
 Закрепите зажим для заземления 13 в
непосредственной близости от свароч-
ного стола, чтобы сварочный ток не мог
сам найти обратный путь через детали
машины, шарикоподшипники или элек-
трические схемы.
 Прочно подключите клемму для зазем-
ления к сварочному столу или обраба-
тываемой детали.
Abb. 5: Неправильно
Не кладите клемму для заземления
на сварочную установку либо газовый
баллон, поскольку в противном случае
сварочный ток проходит по соединению
защитного провода, что приводит к его
разрушению.
12 Передвводомвэксплуатацию
