Předuvedenímdoprovozu
- 206 - 10.13

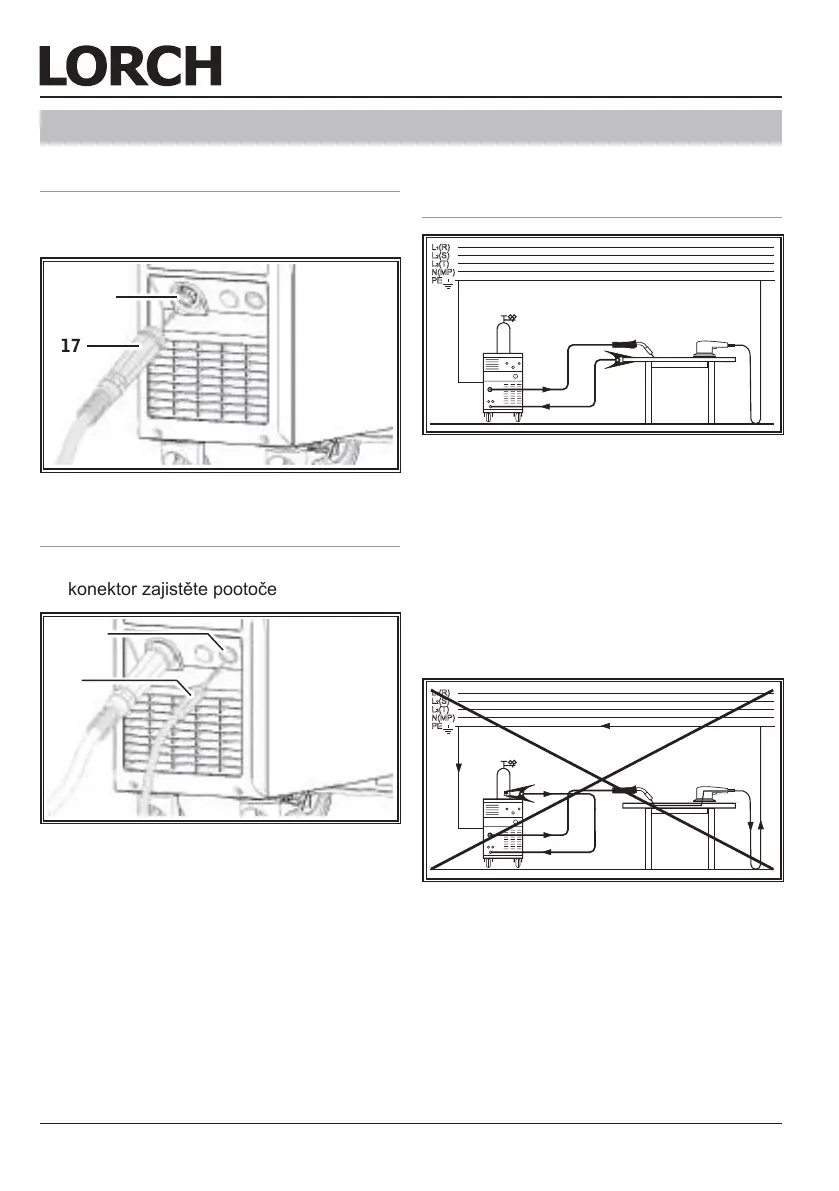

12.1 Připojeníhořáku
 Centrální konektor hořáku 17 připojte do
centrální zdířky 11 zdroje.
17
11
Obr. 3: Připojení hořáku
12.2 Připojenízemnícíhokabelu
 Zemnící kabel 18 připojte do zdířky 10 a
konektor zajistěte pootočením doprava.
10
18
Obr. 4: Připojení zemnícího kabelu
12.3 Připevněnísvorkyzemnícího
kabelu
Obr. 5: Správně
 Svorku zemnícího kabelu je nutno umístit
v bezprostřední blízkosti místa svaru tak,
aby se zamezilo samovolnému průchodu
svařovacího proudu přes ložiska, elektro-
niku, rozvody nebo jiné k poškození prou-
dem náchylné součásti strojů.
 Zemnící svorku pevně připevněte k sva-
řovanému materiálu nebo svařovacímu
stolu.
Obr. 6: Chybně
 Zemnící kabel nikdy nepokládejte na zdroj
nebo tlakovou plynovou lahev, hrozí ne-
bezpečí poškození ochranného vodiče
zdroje.
