Avant la mise en service
- 173 -10.13

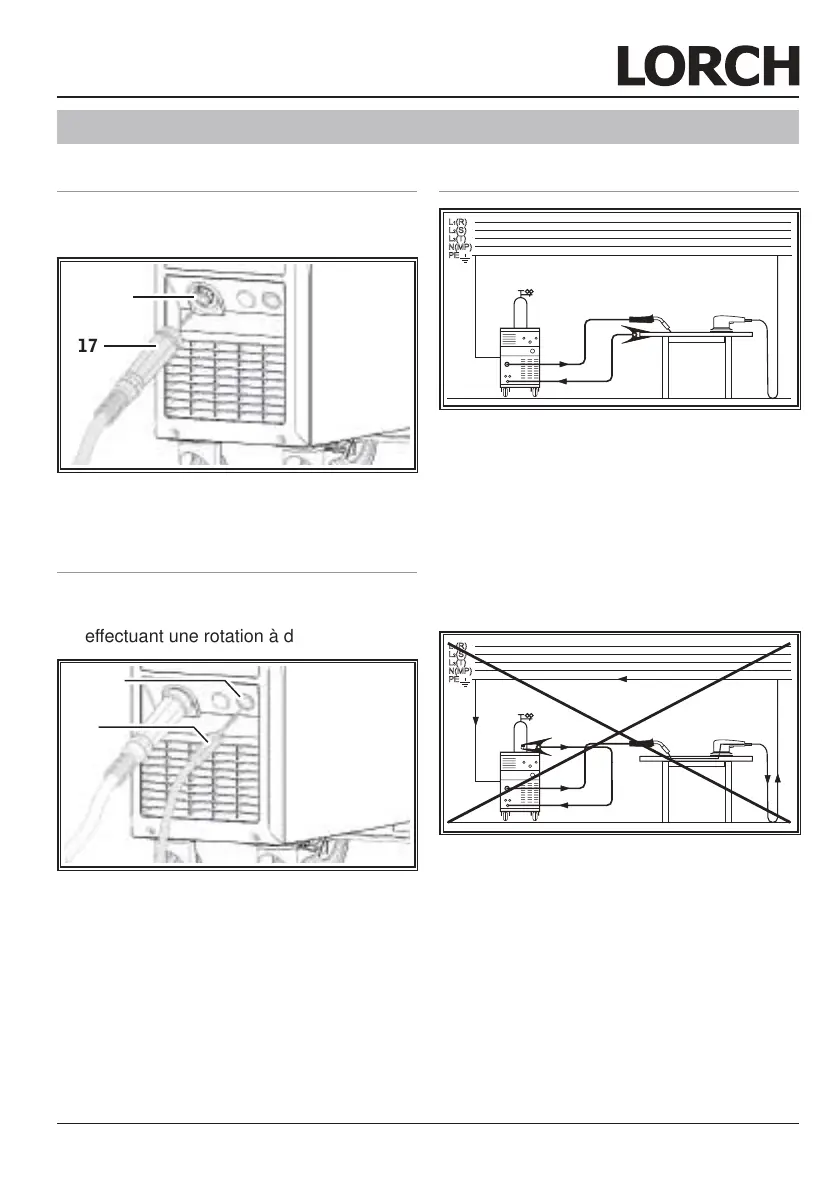

12.1 Raccordement du torche
 Raccorder le embase européenne 17 du
torche sur le embase européenne 11.
17
11
Abb. 2: Raccordement du torche
12.2 Raccordement du câble de
masse
 Raccorder le câble de masse 18 à la
douille de connexion 10 et le serrer en
effectuant une rotation à droite.
10
18
Abb. 3: Raccordement du câble de masse
12.3 Fixation de la pince de masse
Abb. 4: Correct
 Fixer la pince de terre à proximité immé-
diate de l’emplacement de soudage pour
que le courant de soudage ne puisse pas
chercher de lui-même son chemin de re-
tour via les pièces de machine, les roule-
ments à billes ou les circuits électriques.
 Fixer la pince de masse à la table de sou-
dage ou à la pièce..
Abb. 5: Incorrect
Ne pas poser la pince de masse sur le
dispositif de soudage ou sur la bouteille
de gaz, sinon le courant de soudage est
conduit sur les ls du conducteur de pro-
tection et détruit ceux-ci.
12 Avant la mise en service
