Przed uruchomieniem
- 270 - 10.13

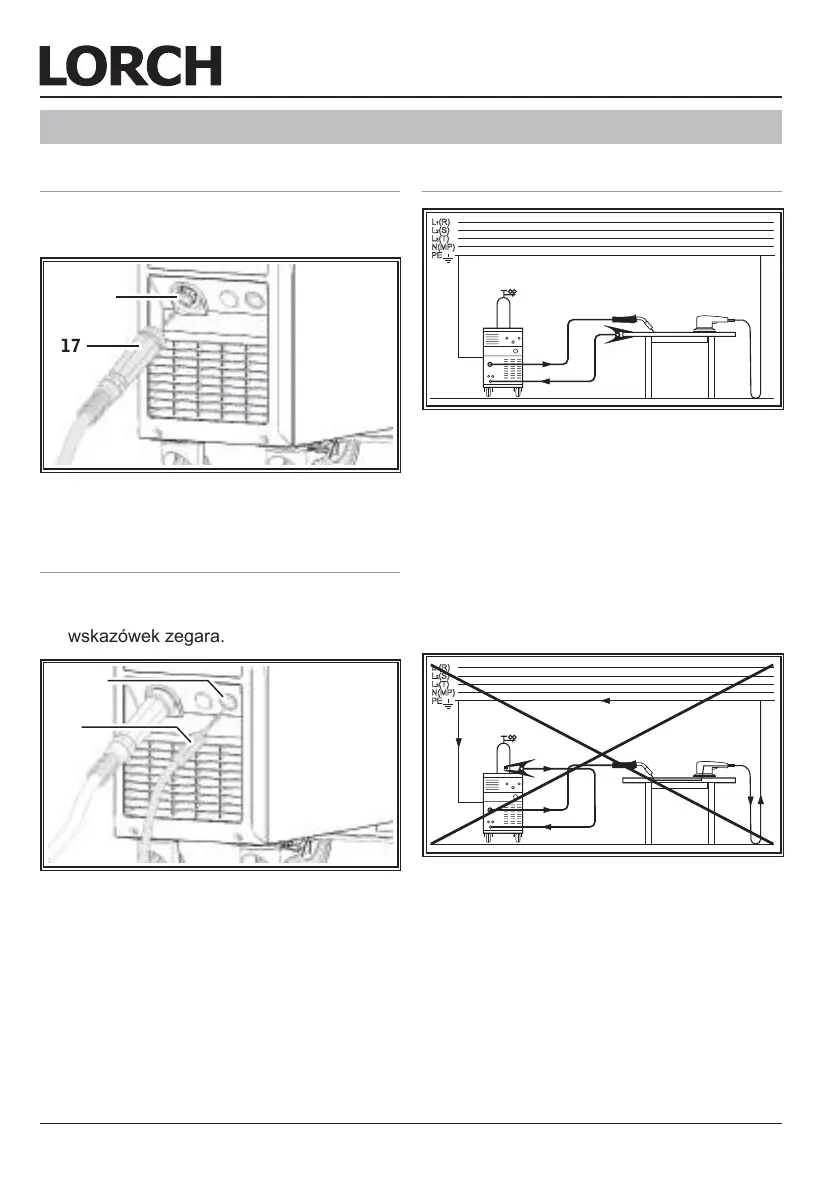

12.1 Podłączaniepalnika
 Przyłączyć euro wtyk 17 palnika do euro-
gniazda 11.
17
11
Rys. 2: Podłączanie palnika
12.2 Podłączenieprzewodudo
przedmiotu spawanego
 Włożyć wtyk przewodu masowego 18 do
gniazda 10 i przekręcić zgodnie z ruchem
wskazówek zegara.
10
18
Rys. 3: Podłączenie przewodu do przedmiotu
spawanego
12.3 Umocowanie zacisku masy
Rys. 4: Właściwe
 Zacisk masy należy umocować w bezpo-
średniej bliskości miejsca spawania, aby
prąd spawania nie mógł sam sobie szu-
kać drogi odpływu przez części maszyny,
łożyska kulkowe lub połączenie elektrycz-
ne.
 Należy pewnie umocować zacisk masy
na stole spawalniczym lub na spawanym
przedmiocie.
Rys. 5: Nieprawidłowe
Nie wolno mocować zacisku masy na obudowie
spawarki lub na butli gazowej ponieważ w takim
przypadku prąd spawania popłynie przewodami
uziemiającymi powodując ich stopienie.
12 Przed uruchomieniem
