Předuvedenímdoprovozu
- 207 -10.13

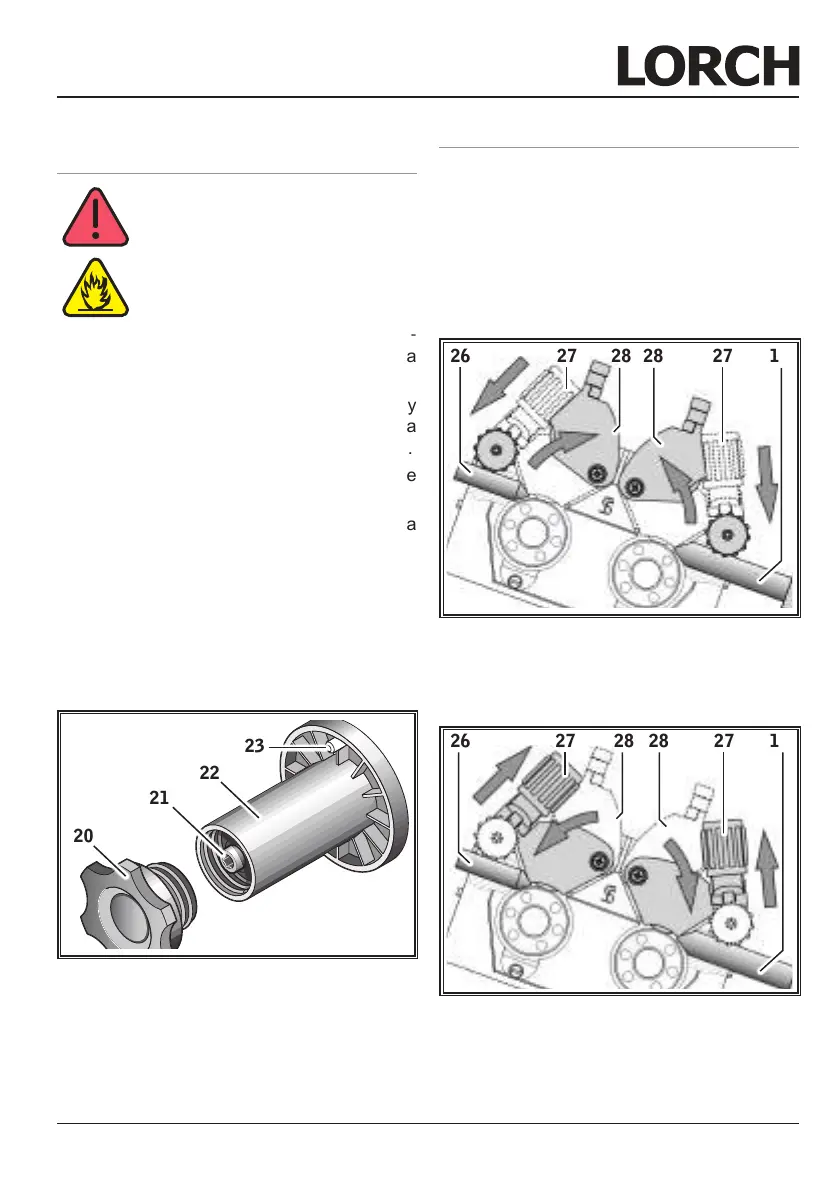

12.4 Založenícívkysvařovacího
drátu
Nebezpečí úrazu a popálení o
žhavý drát nebo svařovanou
součást!
Z cívky přečnívající svařovací drát
může způsobit zkrat s bočnicí nebo
spodkem přístroje.
Při zakládání cívky s drátem zkon-
trolujte její správné navinutí, a zda
drát z cívky nikde nepřečnívá.
Brzdu cívky drátu nastavte tak, aby
při uvolnění spouště hořáku cívka
s drátem setrvačností nedobíhala.
 Otevřete boční kryt zdroje a odšroubujte
pojistnou matici 20 z osy cívky drátu 22.
 Cívku se svařovacím drátem nasuňte na
osu, dbejte na zapadnutí unášecího trnu
23.
 Pro malé cívky drátu používejte adaptér
(objednací číslo 620.9650.0).
 Brzdu drátu 21 nastavte tak, aby se cív-
ka s drátem bezprostředně po uvolnění
spouště hořáku zastavila.
23
21
20
22
Obr. 7: Osa cívky drátu
12.5 Zavedení drátu
 Vyšroubujte průvlak hořáku ven.
 Otevřete boční kryt.
 Průměr drátu musí odpovídat údajům vy-
raženým na podávacích kladkách 25.
 Sklopnou páčku 27 odklopte do strany a
zaveďte drát do náběhového bowdenu 26
a centrálního konektoru 11.
26 27 27 112828
25
25
Obr. 8: Otevření 4-kladkového posuvu
 Sklopná ramínka 28 uveďte do původní
polohy a zaaretujte je pomocí kyvných
páček 27.
26 27 27 112828
25
25
Obr. 9: Zavření 4-kladkového posuvu
 Zdroj zapněte pomocí hlavního vypínače
9
