Předuvedenímdoprovozu
- 208 - 10.13
29

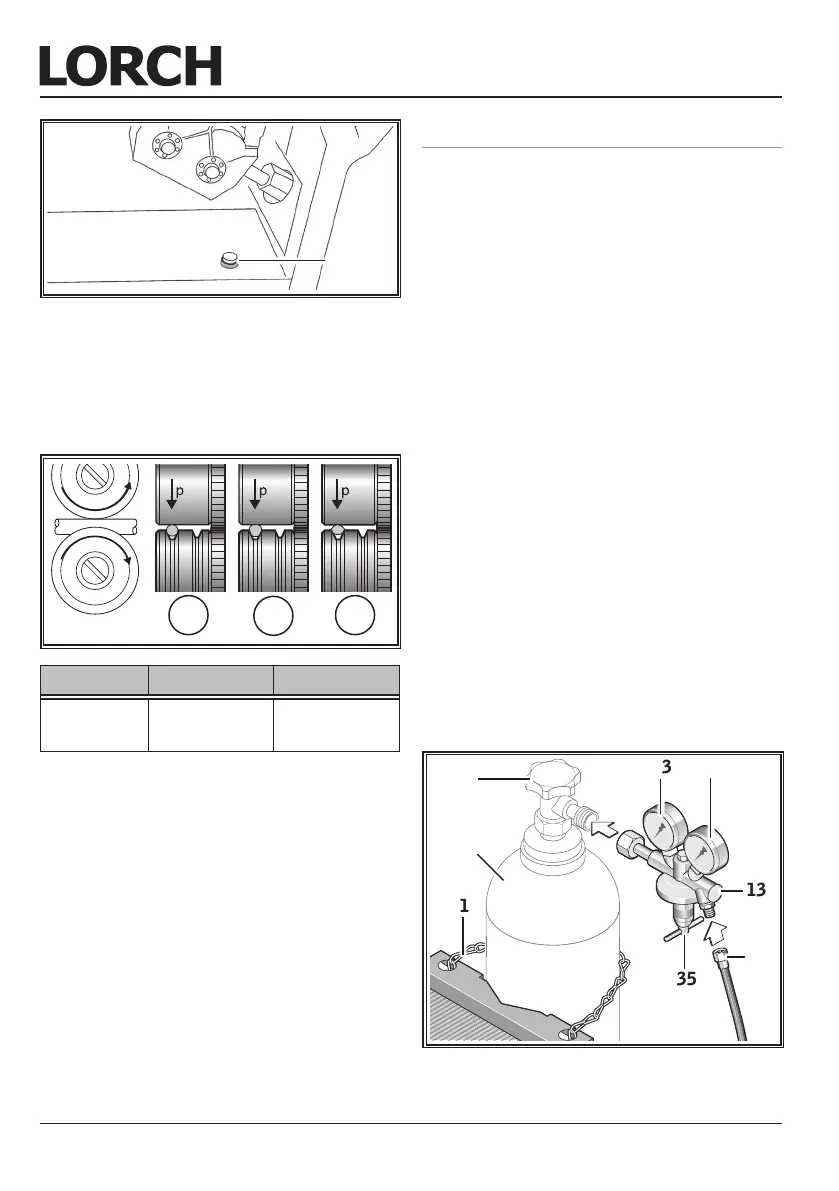

Obr. 10: Tlačítko zavádění drátu
 Stiskněte tlačítko zavádění drátu 29.
 Pomocí regulačního šroubu 27 nastavte
přítlak kladek tak, aby se kladky při podr-
žení cívky s drátem s obtížemi protočily.
Drát nesmí být svírán ani deformován.
A
B
C
A B C
správně přítlak příliš
vysoký
chybná klad-
ka posuvu
Obr. 11: Kladky posuvu drátu
Upozornění pro posuvy se 4 kladkami:
 Přítlak kladek 25 na straně náběhového
bowdenu 26 nastavte nižší než na straně
centrálního konektoru 11, tím se udrží drát
v podavači v tahu.
 Tlačítko zavedení drátu 29 držte tak dlou-
ho, dokud konec drátu nevyčnívá cca. o
20mm z hubice hořáku.
 Našroubujte svařovanému drátu odpoví-
dající průvlak do ústí hořáku a odstřihněte
přečnívající konec drátu.
12.6 Připojenítlakovélahve
 Tlakovou lahev s ochranným plynem 14
postavte na plošinu zdroje a zajistěte po-
jistnými řetízky 1.
 Vícekrát krátce otevřete ventil tlakové
lahve 32, dojde k odstranění případných
nečistot.
 Redukční ventil 13 připojte tlakovou lahev
s ochranným plynem 14.
 Hadici ochranného plynu 5 našroubujte
na redukční ventil 13.
 Otevřete ventil 32 tlakové lahve 14.
 Stiskněte a držte spoušť hořáku.
 Zapněte zdroj pomocí hlavního vypínače
9.
9 Plynový ventil zdroje se otevře na 10 se-
kund.
 Pomocí regulačního šroubu 35 redukční-
ho ventilu 13 nastavte požadované množ-
ství plynu. To je zobrazeno na průtokomě-
ru 34.
Pomůcka:
Množství plynu = průměr drátu x 10 l/min.
 Obsah plynové lahve je zobrazen na ma-
nometru objemu 33.
33
13
34
1
35
14
32
5
Obr. 12: Připojení tlakové lahve s ochranným
plynem
