Antes de la puesta en funcionamiento
- 74 - 10.13

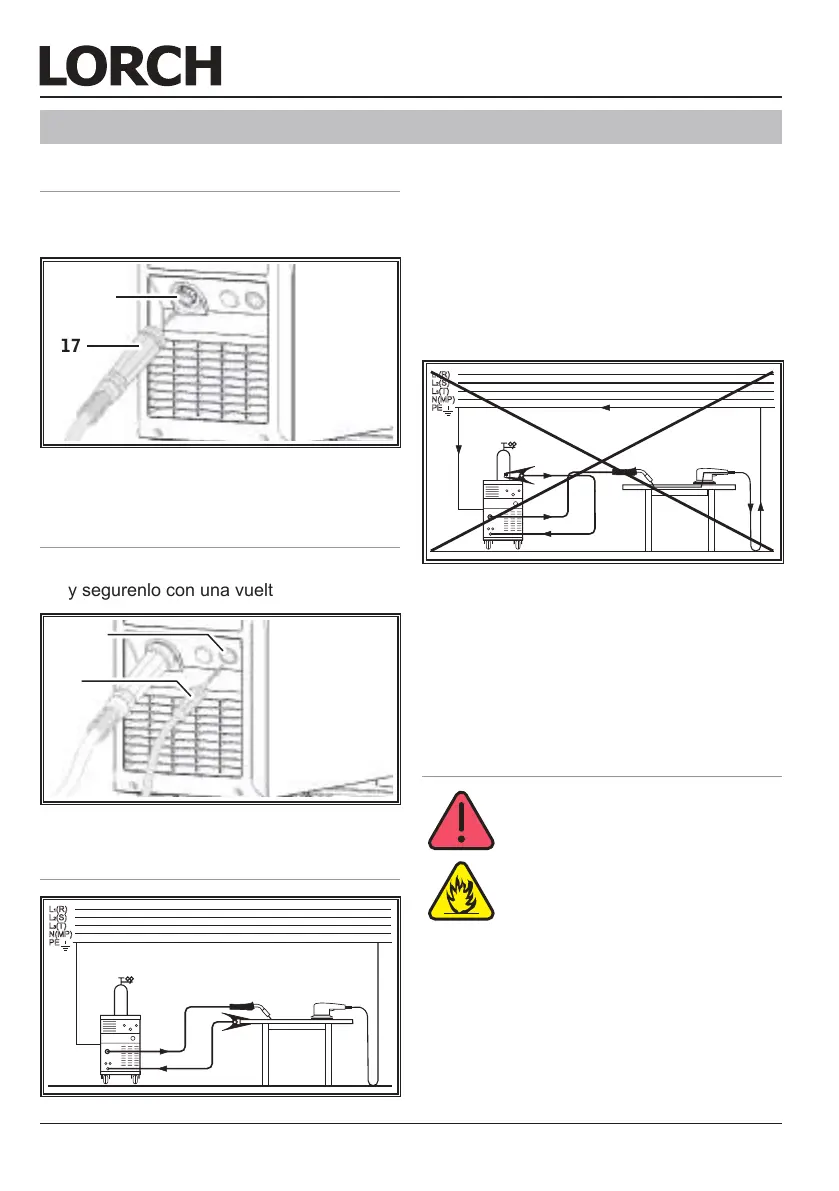

12.1 Conexión del antorcha
 Conecte el enchufe macho central 17 del
antorcha al enchufe hembra central 11.
17
11
Abb. 2: Conexión del antorcha
12.2 Conexión del cable de la pie-
za a soldar
 Conecten el cable de masa al enchufe 18
y segurenlo con una vuelta a la derecha.
10
18
Abb. 3: Conexión del cable de la pieza a soldar
12.3 Fijación del borne de puesta a tierra
Abb. 4: ¡Correcto
 Fije la pinza de masa lo más cerca posible
del punto de soldadura para evitar que la
corriente de soldar retorne a través de las
piezas de la maquinaria, el rodamiento de
bolas o las conexiones eléctricas.
 Conecte de forma ja el borne de puesta
a tierra al banco de soldadura o a la pieza
a soldar.
Abb. 5: ¡Incorrecto!
No coloque la pinza de masa sobre la ins-
talación de soldadura ni la botella de gas,
ya que la corriente de soldar será guiada
a través de las conexiones de los conduc-
tores protectores.
12.4 Colocación de la bobina del
hilo de soldadura
Peligro de sufrir lesiones y de
incendio por medio del hilo de
soldar y de material de soldar!
Por medio de hilo de sodar sobre-
salidos pueden causar corto circui-
tos con la carcasa lateral o el suelo
de la carcasa de la maquina.
Asegurense que al encajar la bo-
bina que este beiun enrollada y no
tenga ningun hilo sobresalido.
Regular el dispositivo de retención
del hilo de manera que al soltar la
tecla de la antorcha la bobina ape-
nas continúe girando por inercia.
12 Antes de la puesta en funcionamiento
