Przed uruchomieniem
- 272 - 10.13
29

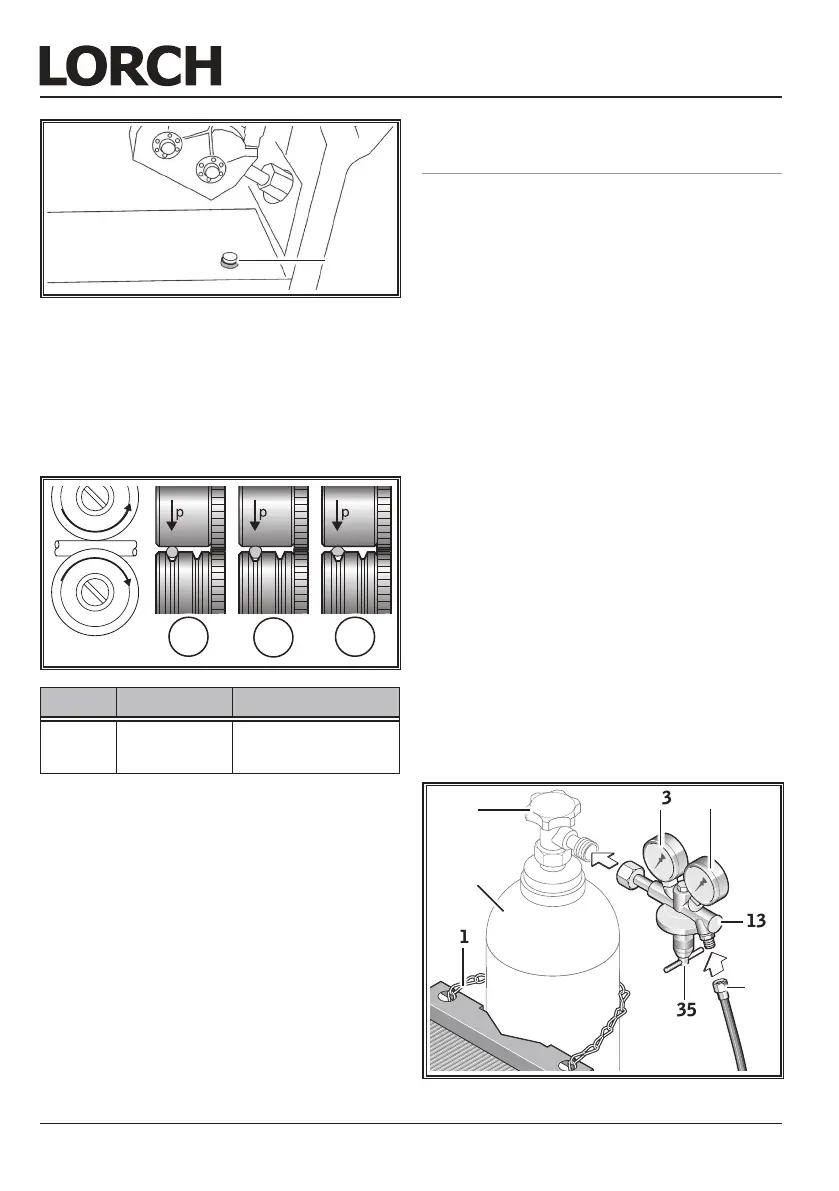

Rys. 9: Przycisk podawania drutu
 Wciśnij przycisk podawania drutu 29.
 Śrubami regulacyjnymi 27 ustawić siłę
docisku w taki sposób, by rolki przesuwu
drutu 25 przy przytrzymaniu drutu spa-
walniczego jeszcze się obracały. Drut nie
może być zaciśnięty ani zdeformowany.
A
B
C
A B C
Dobrze Siła docisku
za duża
Nieprawidłowa rol-
ka przesuwu drutu
Rys. 10: Rolki przesuwu drutu
Wskazówka dotycząca zespołu przesuwu z
4 rolkami:
 Siłę docisku rolek drutu 25 po stronie dy-
szy wlotowej 26 ustawić mniejszą niż po
stronie eurogniazda 11, aby drut w ob-
rębie zespołu przesuwu pozostawała na-
ciągnięta.
 Przycisk wciągania drutu 29 przytrzymać
do momentu, dopóki drut nie wysunie się
z szyjki palnika na długość około 20 mm.
 Do palnika przykręcić końcówkę prądo-
wąpasującą do średnicy drutu, a następ-
nieodciąć wystającą końcówkę drutu.
12.6 Podłączaniebutlizgazem
ochronnym
 Położyć butlę z gazem osłonowym 14 na
półce gazowej urządzenia i zabezpieczyć
łańcuchem 1.
 Zawór na butli gazowej otwierać 32 na
krótko kilka razy celem wydmuchania ew.
cząstek zanieczyszczeń.
 Założyć na butlę z gazem ochronnym 13
reduktor ciśnienia 14.
 Do reduktora ciśnienia 14 przykręcić wąż
doprowadzenia gazu ochronnego 5.
 Otworzyć zawór 32 na butli 14.
 Włączyć urządzenie włącznikiem 9.
 Wciśnij przycisk uchwytu i przytrzymaj.
 Włącz urządzenie włącznikiem głównym
9.
9 Zawór gazowy uruchomi się na około 30
sekund.
 Ustaw właściwy przepływ pokrętłem 35
reduktora 13. Ilość gazu pokazuje prze-
pływomierz 34.
Wzór empiryczny (przybliżony):
Ilość gazu = średnica drutu x 10 l/min.
Ilość gazu w butli jest podawana wskaza-
niami manometru 33.
33
13
34
1
35
14
32
5
Rys. 11: Podłączanie butli z gazem ochronnym
