Vor der Inbetriebnahme
- 13 -10.13
A B C

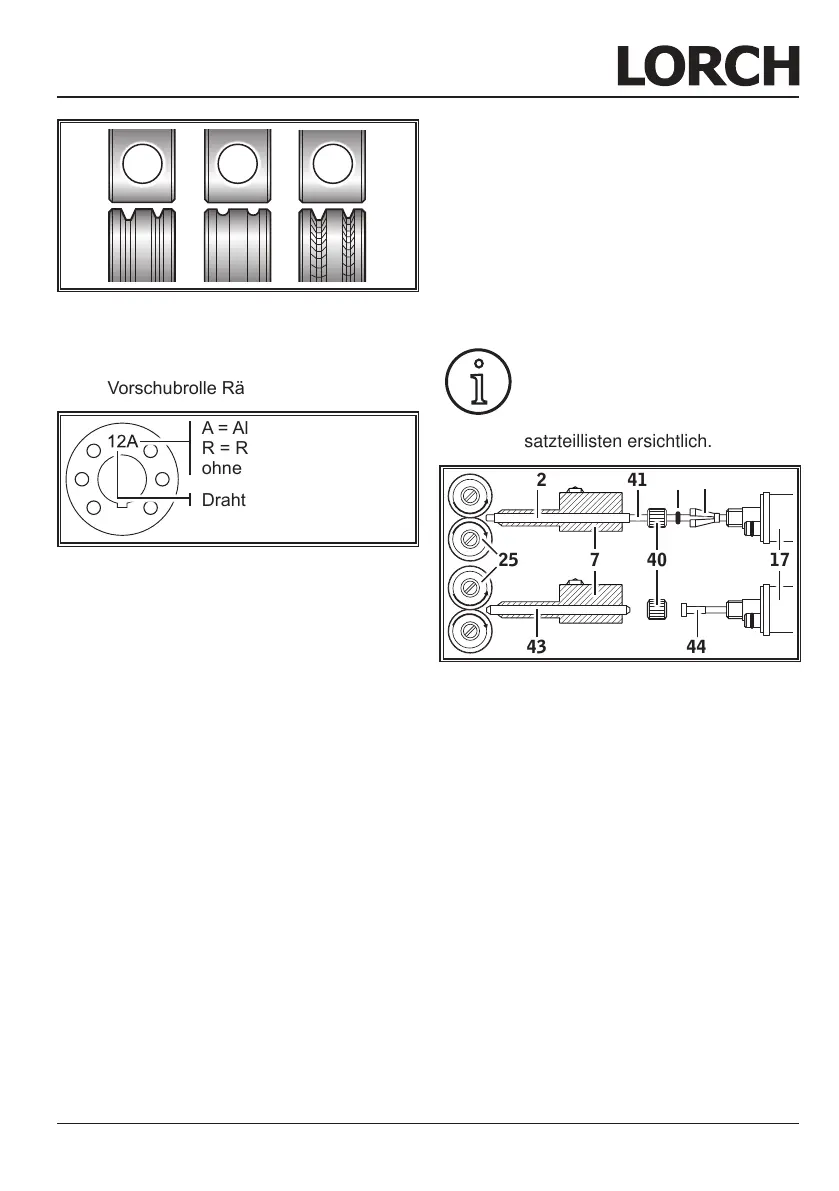

Abb. 12: Drahtvorschubrollen
A Vorschubrolle Stahl
B Vorschubrolle Aluminium
C Vorschubrolle Rändel (für Fülldraht)
Draht-Ø in mm / 10
A = Aluminium
R = Rändel
ohne Kennz. = Stahl
Abb. 13: Kennzeichnung Drahtvorschubrollen
 Tauschen Sie den Stahlbrenner gegen ei-
nen entsprechenden Brenner, oder wech-
seln Sie die Drahtführungsspirale aus.
Drahtführungsspirale: (für Stahl-
oder Fülldraht)
 Entfernen Sie die vorhandene Drahtfüh-
rungsspirale oder Kunststoffseele und
führen Sie die neue Drahtführungsspirale
ein. (Beachten Sie die Bedienungsanlei-
tung des Brenners)
 Setzen Sie das Führungsrohr 85 im Zent-
ralaschluss ein.
Kunststoffseele: (für Aluminium-,
Edelstahl- oder CuSi-Draht)
 Entfernen Sie die vorhandene Drahtfüh-
rungsspirale oder Kunststoffseele und
führen Sie die neue Kunststoffseele ein.
(Beachten Sie die Bedienungsanleitung
des Brenners)
 Entfernen Sie das Führungsrohr 85 im
Zentralaschluss.
 Kürzen Sie die überstehende Kunst-
stoffseele so, dass sie ganz dicht an die
Drahtvorschubrolle reicht und schieben
Sie das entsprechend gekürzte Stützrohr
zur Stabilisierung über die überstehende
Kunststoffseele.
Alle:
 Ziehen Sie den Brenner fest und fädeln
Sie die Drahtelektrode ein.
Die Bestellnummern der Aus-
tauschteile sind vom eingesetzten
Brennertyp und Drahtdurchmesser
abhängig und aus den Brennerer-
satzteillisten ersichtlich.
42
40
41
39 38
25
17
43
7
44
Abb. 14: Drahtführung
7 Zentralbuchse
17 Zentralstecker (Brenner)
25 Drahtvorschubrolle
38 Haltenippel (=Klemmteil) der Kunst-
stoffseelen für 4.0 mm und 4,7 mm
Außendurchmesser
39 O-Ring
40 Überwurfmutter
41 Kunststoffseele
42 Stützrohr für Kunststoffseelen mit 4
mm Außendurchmesser. Bei 4,7 mm
Außendurchmesser entfällt das Rohr.
43 Führungsrohr
44 Drahtführungsspirale
