Antes de colocar em funcionamento
- 305 -10.13
A B C

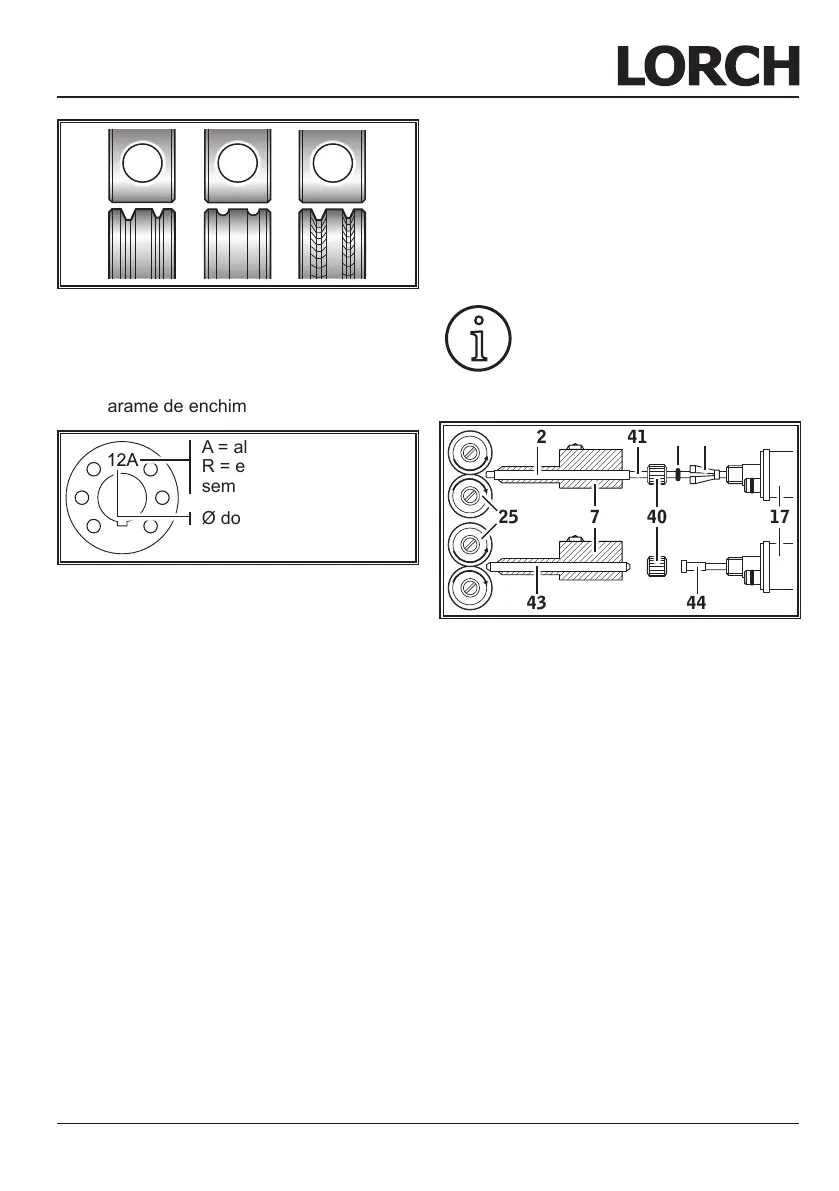

Abb. 12: Roletes de tracção de arame
A Rolete de tracção em aço
B Rolete de tracção em alumínio
C Rolete de tracção em estriagem (para
arame de enchimento)
Ø do arame em mm / 10
A = alumínio
R = estiragem
sem marcação = aço
Abb. 13: Marcação dos roletes de tracção de arame
 Substitua o queimador de aço contra um
queimador adequado ou mude a espiral
do guia do arame.
Espiral do guia do arame: (para o
de aço ou arame de enchimento)
 Elimine a espiral do guia do arame ou a
alma de plástico existente e coloque a
nova espiral do guia do arame. (Observe
as instruções de serviço do queimador)
 Coloque o tubo guia 85 na conexão cen-
tral.
Alma de plástico: (para arame de alu-
mínio, de aço inoxidável ou de CuSi)
 Elimine a espiral do guia do arame ou a
alma de plástico existente e coloque a
nova alma de plástico. (Observe as ins-
truções de serviço do queimador)
 Elimine o tubo guia 85 na conexão cen-
tral.
 Para garantir a estabilidade, encurte a
alma de plástico transbordada de modo a
que chega mesmo perto ao rolete de trac-
ção de arame e empurre o tubo de apoio
correspondentemente encurtado por cima
da alma de plástico transbordada.
Todos:
 Aperte a tocha com rmeza e passe o o
de eléctrodo
Os números das peças de substi-
tuição dependem do tipo de maça-
rico utilizado e do diâmetro do o;
podem encontrar-se na lista de pe-
ças de substituição do maçarico.
42
40
41
39 38
25
17
43
7
44
Abb. 14: Alimentação do o
7 Ficha central
17 Ficha macho central (tocha)
25 Rolete de avanço do o
38 Boquilha de sujeição (=peça de ajus-
te) para almas de plástico de 4,0mm e
4,7mm de Ø exterior
39 Junta tórica
40 Porca de aperto
41 Alma de plástico
42 Tubo de apoio para almas de plástico
com um diâmetro exterior de 4 mm.
Em caso de um diâmetro exterior de
4,7 mm, o tubo de apoio não será
necessário.
43 Tubo guia
44 Espiral do guia do arame
