Antes de la puesta en funcionamiento
- 77 -10.13
ello (véase también el capítulo „Opcio-
nes“).
A B C

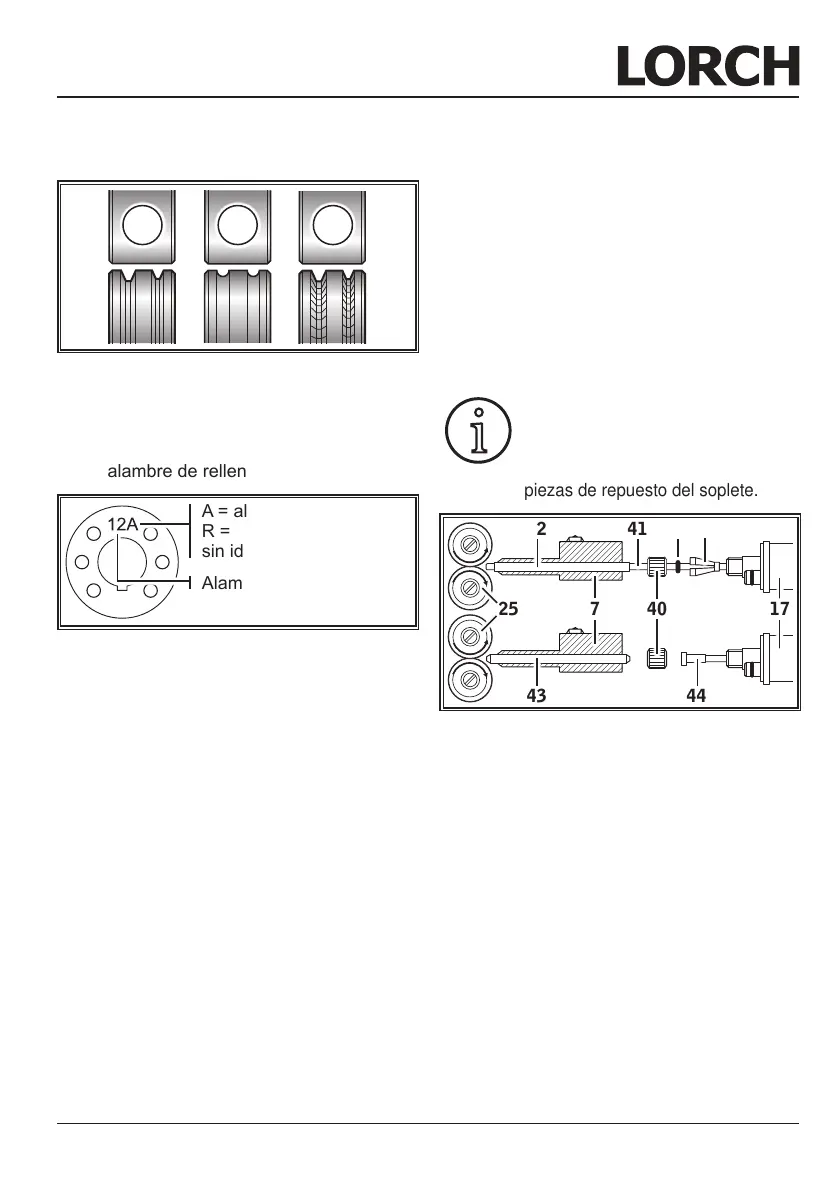

Abb. 12: Rodillos de avance de hilo
A Rodillo de avance acero
B Rodillo de avance aluminio
C Rodillo de avance moleteado (para
alambre de relleno)
Alambre Ø en mm / 10
A = aluminio
R = moleteado
sin ident. = acero
Abb. 13: Identicación rodillos de avance de hilo
 Sustituya el quemador de acero por otro
quemador adecuado o cambie la espiral
de guía de hilo.
Espiral de guía de hilo: (para alam-
bre de acero o de relleno)
 Retire la espiral de guía de hilo o el alma
de plástico e introduzca la nueva espiral
de guía de hilo. (Tenga en cuenta el ma-
nual de instrucciones del quemador)
 Introduzca el tubo de guía 85 en la co-
nexión central.
Alma de plástico: (para alambre de
aluminio, acero inoxidable o CuSi)
 Retire la espiral de guía de hilo o el alma
de plástico e introduzca la nueva alma de
plástico. (Tenga en cuenta el manual de
instrucciones del quemador).
 Retire el tubo de guía 85 de la conexión
central.
 Corte el alma de plástico sobrante de
modo que quede muy pegado al rodillo
de avance de hilo y, a través del alma de
plástico sobresaliente, introduzca el tubo
de apoyo adecuadamente acortado para
estabilizarlo.
Todos:
 Sujete el soplete con rmeza y enhebre el
electrodo de hilo.
Los números de pedido de las piezas
de repuesto dependen del tipo de so-
plete utilizado y del diámetro de hilo
y pueden consultarse en la lista de
piezas de repuesto del soplete.
42
40
41
39 38
25
17
43
7
44
Abb. 14: Guía del hilo
7 Enchufe hembra central
17 Enchufe macho central (antorcha)
25 Rodillo de avance de hilo
38 Boquilla de sujeción (=pieza de ajuste)
para almas de plástico de 4,0 mm y
4,7 mm de diámetro exterior
39 Junta tórica para evitar fugas de gas
40 Tuerca tapón
41 Alma de plástico
42 Tubo de apoyo para almas de plástico
con un diámetro exterior de 4 mm.
El tubo de apoyo no se utiliza con un
diámetro exterior de 4,7 mm.
43 Tubo guía
44 Espiral de guía de hilo
