FR
Ce chapitre fournit toutes les
instructions nécessaires au montage
correct de la machine.

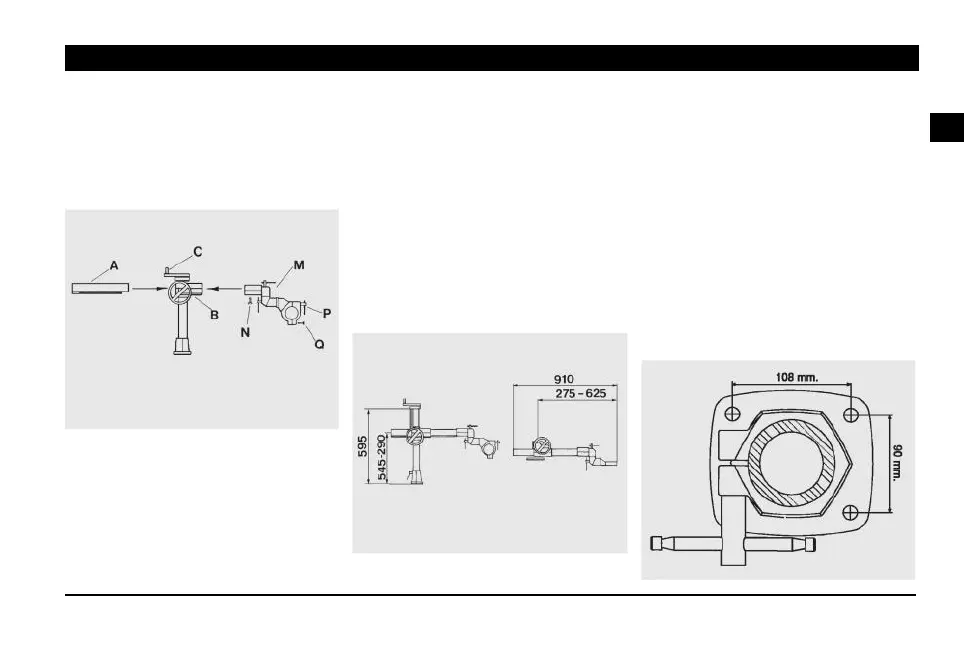

2-1 MONTAGE DU SUPPORT A
CROISILLON
1) Introduire dans le support (B) le
tube horizontal avec crémaillère (A).
2) Monter l'ensemble articulé avec
collier (M) à l’extrémité du tube (A)
et serrer la vis de fixation (N).
Il faut considérer l’espace nécessaire
aux travaux, variable selon le type
d’utilisation à laquelle l’Entraîneur est
destiné de manière à évaluer la
meilleure position où placer la base du
support.
Le chapitre 3 présente les différentes
utilisations et quelques exemples des
meilleurs em pl aceme nts de
l’Entraîneur.
Pour l’entraxe entre les trous dans le
banc, prêter attention à la Fig.7.
CHAPITRE 2 - INSTALLATION
65
Fig.5
3) Placer le pommeau (C) sur le
volant qui règle la montée.
2-2 REMPLACEMENT ET FIXATION
DU SUPPORT SUR LE BANC DE
TRAVAIL
Avant d’effectuer la fixation il faut
p r e n d r e e n c o n s i d é r a t i o n
l’encombrement de la machine
montée (voir Fig.6).
Fig.6
Fig.7
K
