FR
66

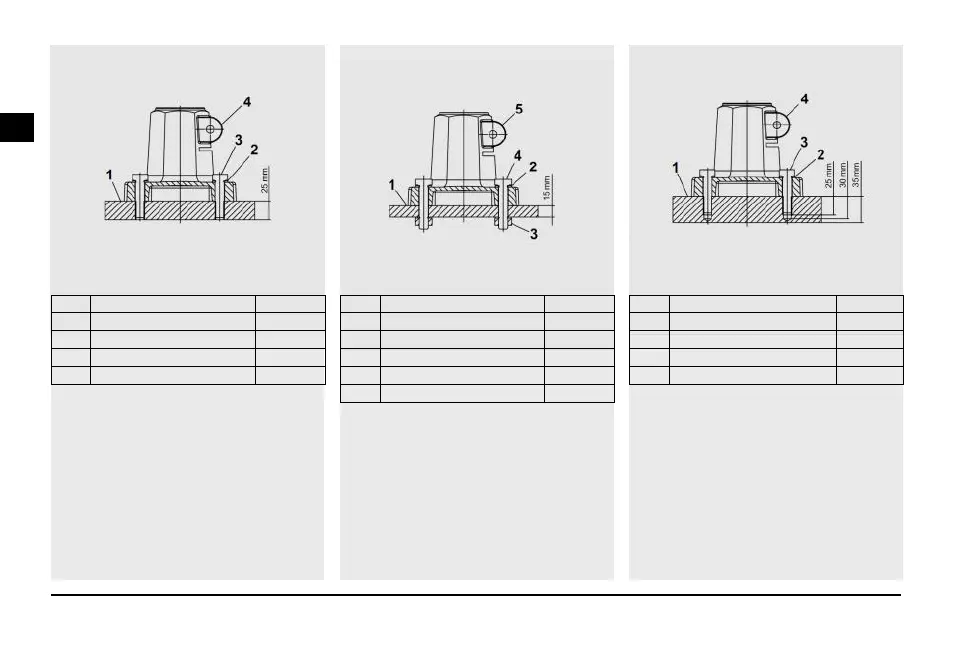

Fig.8 Fig.9 Fig.10
(Plaque de 25mm d'épaisseur avec trous passants filetés) (Plaque de 15mm d'épaisseur avec trous passants) (Plaque de 35mm d'épaisseur avec trous borgnes)
SOLUTION A SOLUTION B SOLUTION C
POS. DENOMINATION QUANTITE
1 Plaque (25 mm d'épaisseur) 1
2 Rondelle Ø12 mm 4
3 Vis TE M12x50 4
4 Base 1
POS. DENOMINATION QUANTITE
1 Plaque (15 mm d'épaisseur) 1
2 Rondelle Ø12 mm 8
3 Ecrou M12 4
4 Vis TE M12x60 4
5 Base 1
POS. DENOMINATION QUANTITE
1 Plaque (35 mm d'épaisseur) 1
2 Rondelle Ø12 mm 4
3 Vis TE M12x50 4
4 Base 1
