FR
Vérifier que le plan sur lequel est
monté la base du support est sûr et
stable.
L’Entaineur doit être fixé sur le plan
principal de la machine et non sur
des plans rapportés instables (voir
Fig. 8-9-10).
S’assurer que la poignée de
blocage (K) de la colonne verticale
à la base est bien serrée
correctement (voir Fig. 7).
2-3 MONTAGE DES BROSSES DE
PROTECTION
Il ne reste plus qu’à fixer les deux
brosses à leurs places avec les 4 vis
spéciales fournies avec la clef dans le
trousseau.

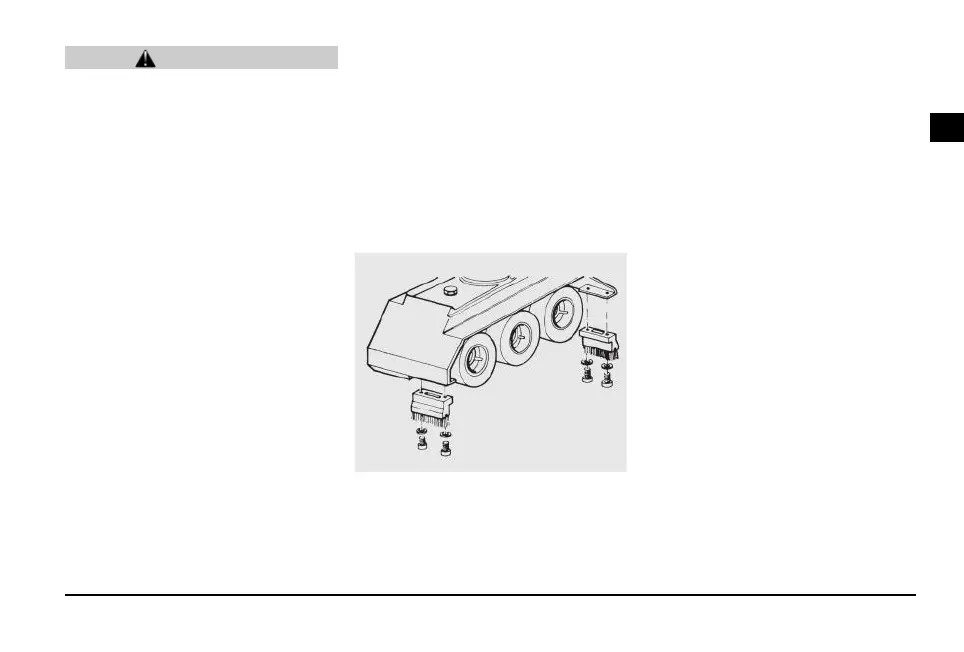

Sur la Fig.11 est représenté le
montage sur un Entraîneur à trois
rouleaux.
2-4 MONTAGE DE L’ENTRAINEUR
SUR LE SUPPORT
Une fois fixé le support au banc de
travail, il ne reste plus qu’à monter
l’Entraîneur en utilisant le collier
approprié (M) (voir Fig.5) placé à
l’extremité du support.
Deux vis sont nécessaires: vis de
serrage (P) et vis guide (Q) qu’il ne
faut pas serrer mais seulement
accoster.
67
ATTENTION
Fig.11
