FR
Les réglages doivent être effectués
avec la machine débranchée de
l’alimentation électrique

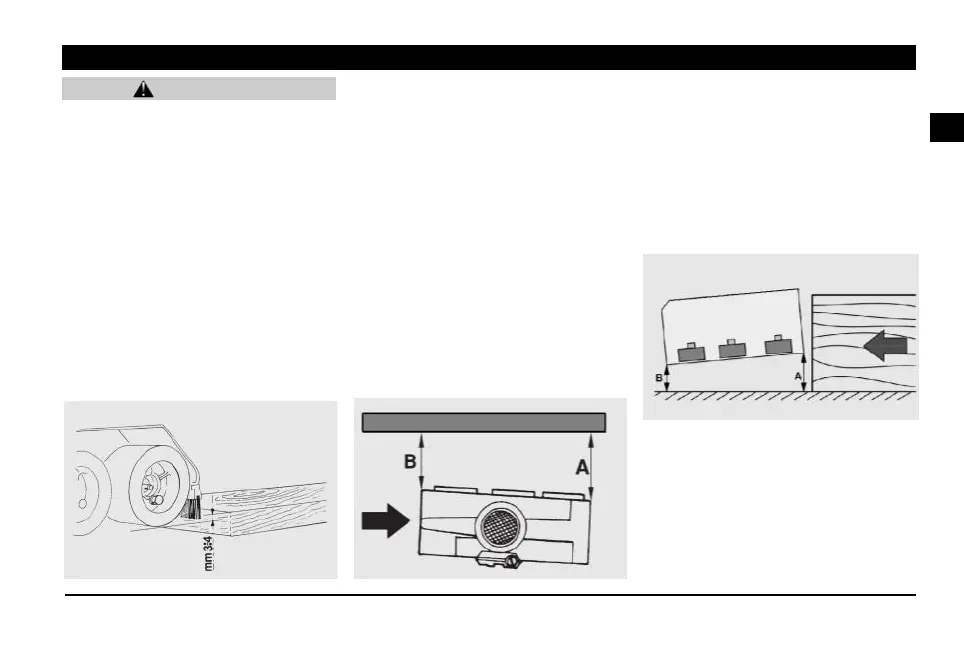

3-1 RÉGLAGE DE LA HAUTEUR
Pour régler l’entraîneur en hauteur, il
faut tenir compte de l’épaisseur de la
pièce à découper (voir Fig. 12).
Positionner les roues à une hauteur
inférieure d'environ 3-5 mm par
rapport à la hauteur du plan à
entraîner, de manière à assurer
toujours la prise; le système de
suspe nsions com p e nse les
éventuelles différences de hauteur qui
pourraient se présenter.
3-2 RÉGLAGE DE L’INCLINAISON
L’Entraîneur a été étudié pour pouvoir
être utilisé sur le plus de machines
possibile. Toutefois, pour être sûr que
la pièce se déplace parallèlement au
guide-équerre, il faut positionner
l’Entraîneur légèrement incliné par
rapport à la direction de translation de
la pièce.
Pour les travaux pour lesquels
l'entraîneur est utilisé en “position
verticale” (Fig.13), il faudra donc faire
en sorte que la distance (B) entre le
rouleau de sortie et l'équerre soit
inférieure de 5-6 mm par rapport à celle
du rouleau d'entrée (A).
En cas d’utilisation de l'entraîneur en
“position horizontale” (Fig. 14), faire
en sorte que la distance (B) entre le
rouleau de sortie et le plan de la
machine-outil soit inférieure de 5-6
mm par rapport à la distance (A) entre
le rouleau d'entrée et le plan de la
machine-outil.
CHAPITRE 3 - UTILISATION ET RÉGLAGES
ATTENTION
69
Fig.12
Fig.13
A = B +5/6 mm
A = B +5/6 mm
Fig.14
