FR
3-3 RÉGLAGE DE LA VITESSE
Le choix de la vitesse d'avancement
des rouleaux de l'entraîneur est
étroitement lié aux conditions
suivantes:
- type de machine-outil (toupie,
dégauchisseuse, scie circulaire)
- caractéristiques techniques et
capacités de la machine-outil
- vitesse de l'outil
- diamètre de l'outil
- nombre de tranchants
- qualité du tranchant
- dureté du matériau à éliminer
- épaisseur du matériau à éliminer
- surface de finition de la pièce que
l'on souhaite obtenir
- surface du matériau à entraîner
- dureté du rouleau en caoutchouc
Le choix de la vitesse doit être
effectué par un opérateur
spécialisé.

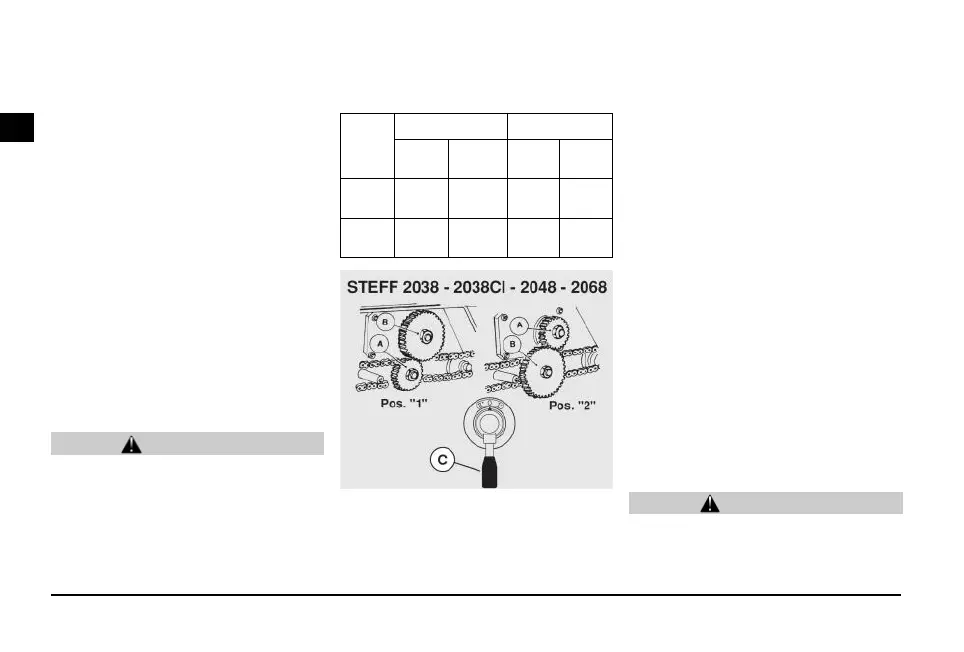

3-4 RÉGLAGE DE LA VITESSE DE
L’ENTRAINEUR A 8 VITESSES
(STEFF 2038 - 2038CI - 2048 - 2068)
Ces 8 vitesses sont obtenues au
travers des réglages suivants:
1) Variation du nombre de tours du
moteur électrique commandé par le
interrupteur (règime 1 ou 2)
2) Changement de vitesse (Vitesse I
ou Vitesse II) au moyen de la poignée
de sélection C
3) Inversion des engrenages de
transmission A et B (“Pos 1” ou “Pos
2”).
Pour inverser les engrenages de
transmission (“Pos 1” ou “Pos 2”)
opérer de la manière suivante:
1) Débrancher l’Entraîneur de
l’alimentation en enlevant la fiche de
la prise de courant.
2) Ouvrir le portillon latéral.
3) Dévisser les écrous de blocage
corresponda nts et effectuer
l’inversion.
4) Serrer les écrous des deux
engrenages et refermer le portillon
latéral.
Une fois terminée cette opération,
vérifier que la protection a bien été
revissée correctement.
ATTENTION
ATTENTION
70
Pos. “1” Pos. “2”
Régime
moteur
Vitesse
I
Vitesse
II
Vitesse
I
Vitesse
II
1
5,5
m/min
16,5
m/min
2
m/min
6,5
m/min
2
11
m/min
33
m/min
4
m/min
13
m/min
Fig.15
