DE
92

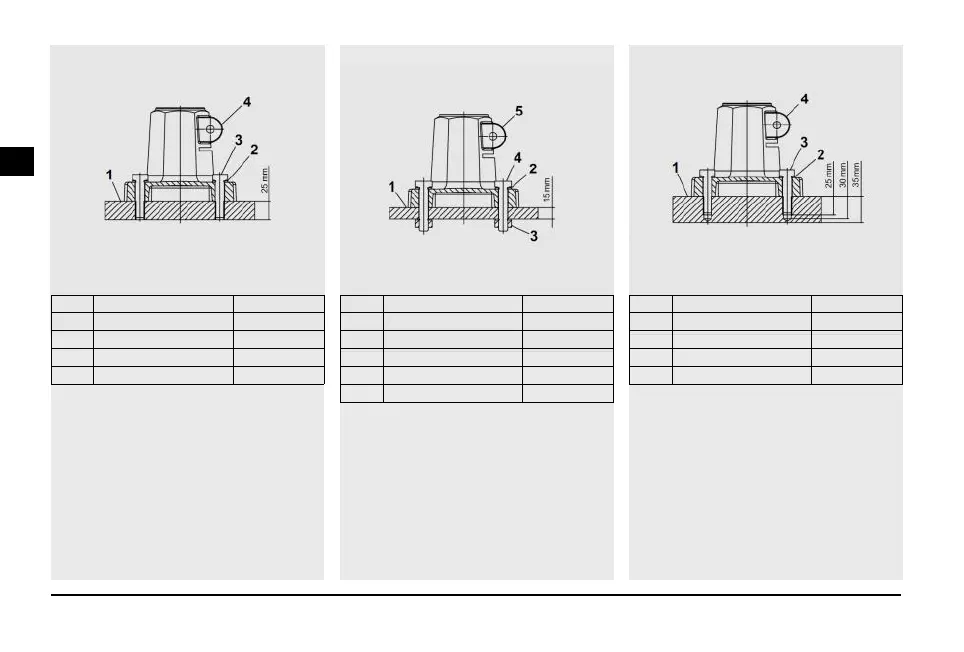

Abb.8 Abb.9 Abb.10
(Platte mit Stärke 25 mm mit durchgehenden
Gewindebohrungen)
(Platte mit Stärke 15 mm mit durchgehenden
Bohrungen)
(Platte mit Stärke 35 mm mit Sacklöchern)
LÖSUNG A LÖSUNG B LÖSUNG C
POS. BEZEICHNUNG MENGE
1 Platte mit Stärke 15 mm 1
2
Flache Unterlegscheibe Ø12 mm
8
3 Mutter M12 4
4 Schraube TE M12x60 4
5 Basis 1
POS. BEZEICHNUNG MENGE
1 Platte mit Stärke 35 mm 1
2
Flache Unterlegscheibe Ø12 mm
4
3 Schraube TE M12x50 4
4 Basis 1
POS. BEZEICHNUNG MENGE
1 Platte mit Stärke 25 mm 1
2
Flache Unterlegscheibe Ø12 mm
4
3 Schraube TE M12x50 4
4 Basis 1
