Prüfen, dass die Fläche, an der die
Base des Stativs montiert wird,
sicher und stabil ist.
Das Vorschubapparat muss an der
Hauptfläche der Maschine und
nicht an unstabilen Flächen
befestigt werden, siehe Lösungen A
-B-C (Abb. 8-9-10).
S i c h e r s t e l l e n , d a s s d e r
Blockierungs-Handgriff (K) des
senkrechten Ständers an der Basis
richtig festgezogen ist (Abb. 7).
2-3 EINBAU DER SCHUTZBÜRSTEN
Jetzt müssen nur noch die beiden
Schutzbürsten an ihrem Platz
angebracht werden. Hierzu werden in
der Maschinenausstattung 4
Schrauben zusammen mit dem
entsprechenden Schlüssel geliefert.
In der Abb.11 ist der Einbau an einem
Vorschubgerät mit drei Rollen
dargestellt.
2-4 ANBRINGUNG DES
VORSCHUBGERÄPPARAT AM
STATIV
Ist der Kreuzsupport einmal am Arbei-
tstisch angebracht, muß das Vorschu-
bgerät nur noch durch die entspre-
chende Schelle (M) (siehe Abbildung
auf Seite 64), die am Trägerende
angebracht ist, befestigt werden.
Es werden die folgenden Schrauben
benötigt: Befestigungsschraube (P)
und Führungsschraube (Q), letztere
wird nicht festgezogen sondern nur
eingeschraubt.
ACHTUNG
93

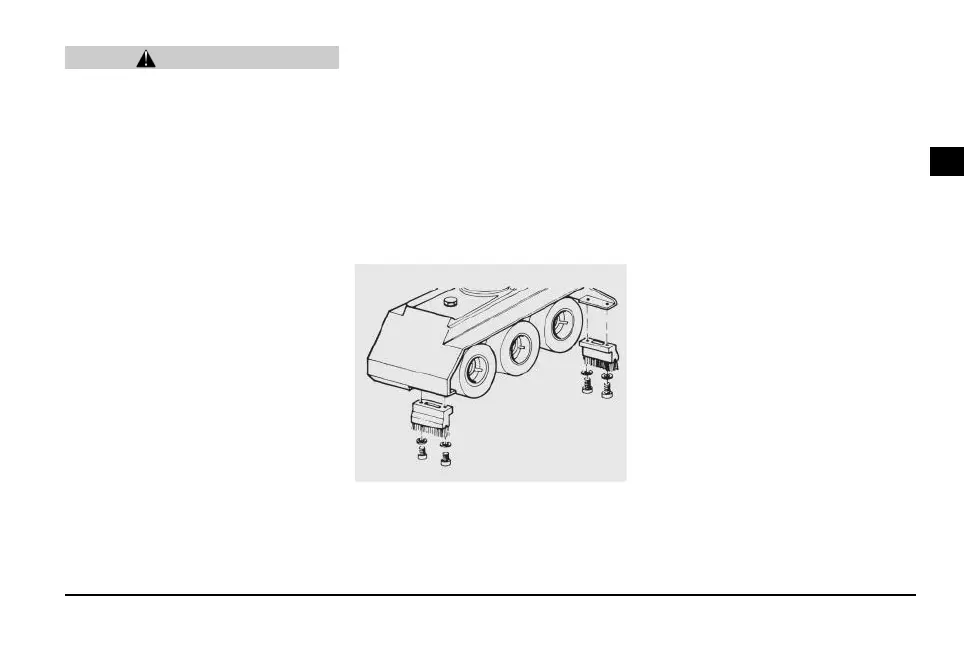

Abb.11
