Maggi STEFF 2034 - Page 96

DE
Alle Einstellungsarbeiten am
Vorschubapparat und an der
Werkzeugmaschine dürfen nur bei
getrennter Stromversorgung
vorgenommen werden.

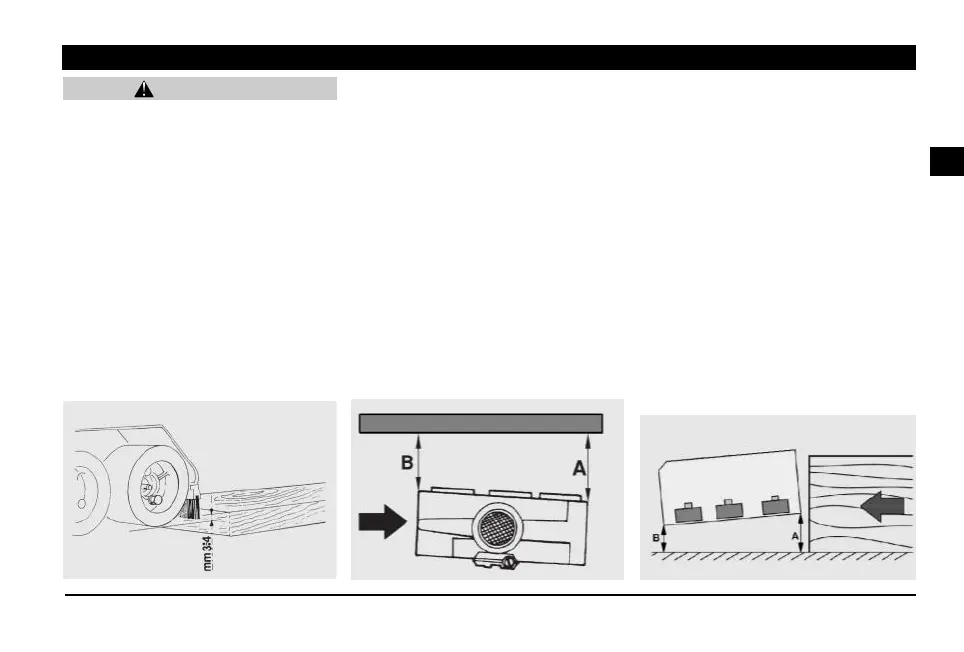

3-1 HÖHENEINSTELLUNG
Bei der Höheneinstellung des
Vorschubapparat muss die Stärke des
vorzuschiebenden Werkteils
berücksichtigt werden (siehe Abb. 12).
Die Räder müssen auf eine Höhe von
34 mm unterhalb der
vorzuschiebenden Ebene eingestellt
werden, um tets einen guten Griff
sicherzustelle. Das
Aufhängungssystem gleicht eventuell
auftretende Höhenunterschiede aus.
3-2 EINSTELLUNG DES
ANSTELLWINKELS
Das Vorschubapparat ist für einen
E i n s a t z a n v e rs c h i ed e n e n
Werkzugmaschinen entwickelt worden
(siehe Abb. 13). Um sicherzugehen,
daß das zu bearbeitende Werkstück
sich parallel zur Führung bewegt, muß
das Vorschubapparat in Bezug auf die
Vorschubrichtung des Werkstückes
leicht schräggestellt werden.
Bei Bearbeitungen, bei denen das
Vorschubapparat in "senkrechter
Position" verwendet wird, muss
deshalb der Abstand (B) zwischen der
Ausgangsrolle und der Winkelführung
5–6 mm kleiner als der Abstand (A) an
der Eingangsrolle sein.
B e i e i n e m E i n s a t z d e s
Vorschubapparat in "waagerechter
Position" (Abb.14) muss der Abstand
(B) zwischen der Ausgangsrolle und
der Fläche der Werkzeugmaschine
5–6 mm kleiner sein als der Abstand
(A), d. h. der Abstand zwischen der
Eingangsrolle und der Fläche der
Werkzeugmaschine.
KAPITEL 3 - ANWENDUNGSBEREICHE UND EINSTELLUNGEN
ACHTUNG
95
Abb.12
Abb.13
A = B +5/6 mm
A = B +5/6 mm
Abb.14
