3-3 EINSTELLUNG DER
GESCHWINDIGKEIT
Die richtige Auswahl der Vorschubge-
schwindigkeit der Rollen am Vorschu-
bapparat hängt eng mit den folgenden
Angaben zusammen:
- Art der Werkzeugmaschine
(Tischfräsmaschine, Abrichthobel-
maschine, Kreissäge)
- Technische Angaben der Werkzeug-
maschine und deren Leistungsfähigkeit
- Werkzeuggeschwindigkeit
- Werkzeugdurchmesser
- Anzahl der Schneiden
- Qualität der Schneide
- Härte des abzutragenden Materials
- Stärke des abzutragenden Materials
- Gewünschte Oberflächen-
Feinbearbeitung
- Oberfläche des vorzuschiebenden
Materials
- Härte der Gummirolle
Die Auswahl der Geschwindigkeit
muss von einem Facharbeiter ge-
troffen werden.
3 - 4 E I N S T E L L U N G D E R
G E S C H W I N D I G K E I T B E I
V O R S C H U B G E R Ä T M I T 8
GESCHWINDIGKEITSSTUFEN
(STEFF 2038 - 2038CI -2048 - 2068)

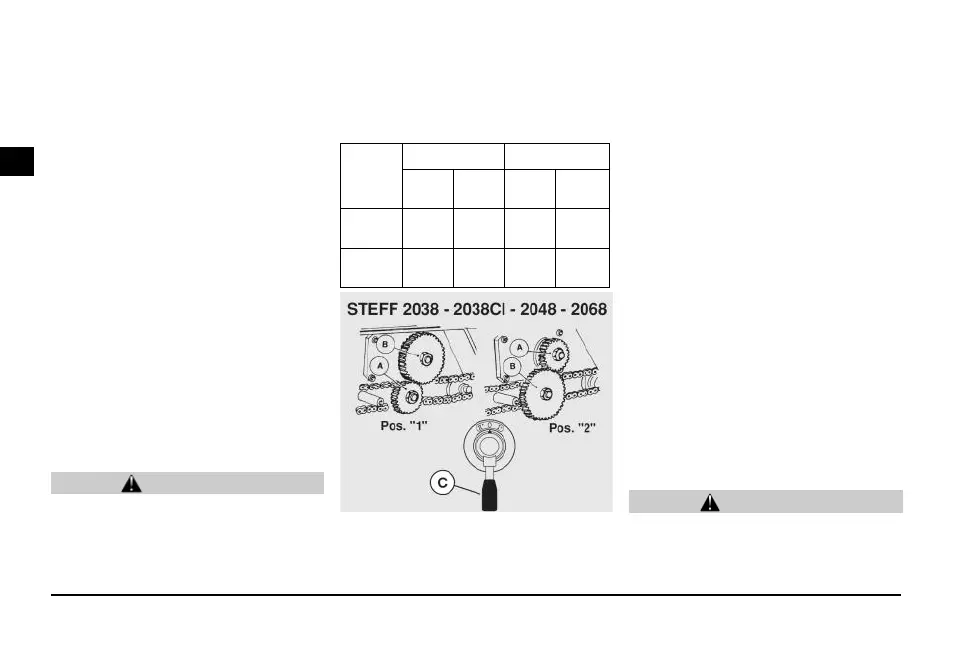

Es können 8 verschiedene Geschwin-
digkeiten mit folgenden Einstellungen
gewählt werden (Abb.15):
a) Drehzahlvorwahl des Elektromotors
am Motorschalter (Motor.1 oder 2).
b) Veränderung des Ganges (Gang I
oder II) durch Gangwahlschalter C
c) Änderung der Übersetzung durch
Tauschen der Zahnräder A und B
(Pos “1” oder Pos “2)..
Zum Ändern der Zahnradübersetzung
wie folgt vorgehen:
1) Vorschubgerät von der Stromver-
sorgung trennen; Stecker aus der
Steckdose ziehen.
2) Den seitlichen Deckel öffnen, die
Klemmuttern lösen und die Zahnräder
umsetzen.
3) Die Muttern der beiden Zahnräder
festziehen
4) Seitlichen Dekkel wieder schließen.
Am Ende der Arbeit sicherstellen,
dass die Schutzabdeckung richtig
festgeschraubt ist.
ACHTUNG
ACHTUNG
DE
96
Pos. “1” Pos. “2”
Motor-
drehzahl
Gang
I
Gang
II
Gang
I
Gang
II
1
5,5
m/min
16,5
m/min
2
m/min
6,5
m/min
2
11
m/min
33
m/min
4
m/min
13
m/min
Abb.15
