a) Drehzahlvorwahl des Elektromotors
am Motorschalter (Motor.1 oder 2).
b) Änderung der Übersetzung durch
Tauschen der Zahnräder A und B
(Pos “1” oder Pos “2)..
Zum Ändern der Zahnradübersetzung
wie folgt vorgehen:
1) Vorschubgerät von der Stromver-
sorgung trennen; Stecker aus der
Steckdose ziehen.
2) Den seitlichen Deckel öffnen, die
Klemmuttern lösen und die Zahnräder
umsetzen.
3) Die Muttern der beiden Zahnräder
festziehen
4) Seitlichen Dekkel wieder schließen.
Am Ende der Arbeit sicherstellen,
dass die Schutzabdeckung richtig
festgeschraubt ist.
Anmerkung: Die in der Tabelle
angegebenen Geschwindigkeitswerte
wurden für den Einsatz eines
Vorschubapparat mit neuen Rollen (Ø 120
mm) berechnet.
Die Rollengeschwindigkeit ändert
sich abhängig vom Verschleiß am
Durchmesser, die Geschwindigkeit
kann sich bis zu 15% im Vergleich
zur Anfangsgeschwindigkeit
verringern.
3-6 SCHUTZVORRICHTUNGEN
Achten Sie vor Inbetriebnahme
darauf, daß die Teilungsschutz
(Abdeckung des Zahnradgehäuses)
richtig eingeschaltet ist.

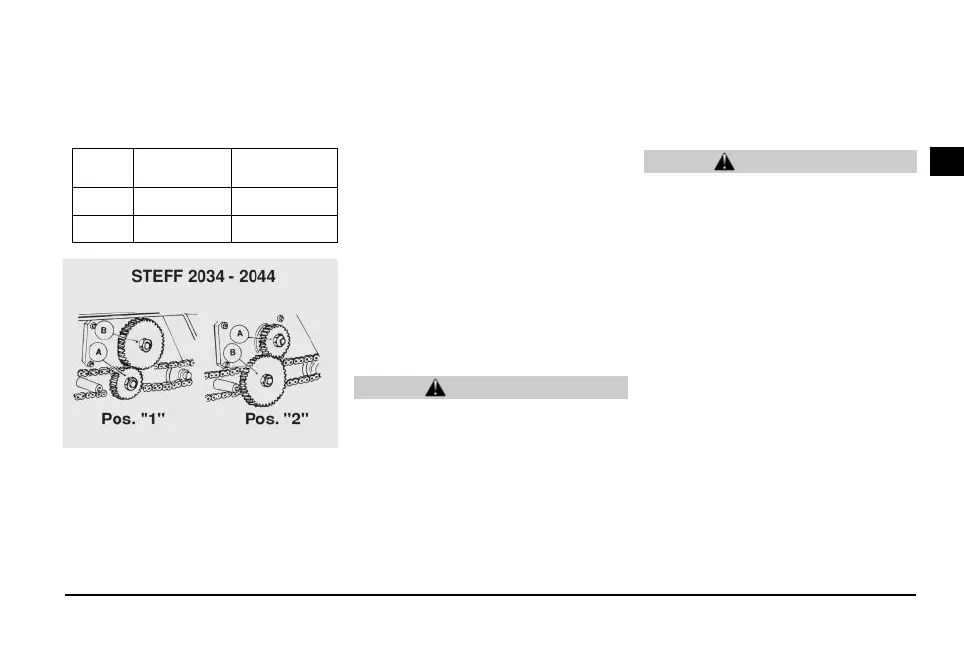

3 - 5 E I N S T E L L U N G D E R
G E S C H W I N D I G K E I T B E I
V O R S C H U B G E R Ä T M I T 4
GESCHWINDIGKEITSSTUFEN
(STEFF 2034 - 2044)
Es k önn en 4 ve rsc h ie den e
Geschwindigkeiten mit folgenden
Einstellungen gewählt werden
(Abb.16):
DE
97
ACHTUNG
Motordr
ehzahl
Pos. “1” Pos. “2”
1
11 m/min 4 m/min
2
22 m/min 8 m/min
Abb.16
ACHTUNG
