installation d'évacuation
FR
4.3.4 renstreignants d’évents verticaux
• Coupez l’alimentation en gaz et en électricité avant de faire l’entretien de l’appareil.
• L’appareil peut être chaud, ne pas entretenir jusqu’à ce que l’appareil soit froid.
• Pour un fonctionnement sûr et approprié de l’appareil, suivez exactement les instructions de ventilation.
• Pour éviter tout risque d’étouffement, gardez le sac d’emballage hors de portée des bébés et des enfants.
Ne pas utiliser dans des berceaux, des lits, des voitures ou des parcs de jeux. Ce sac n’est pas un jouet.
Nouez le avant de le jeter.
!
AVERTISSEMENT

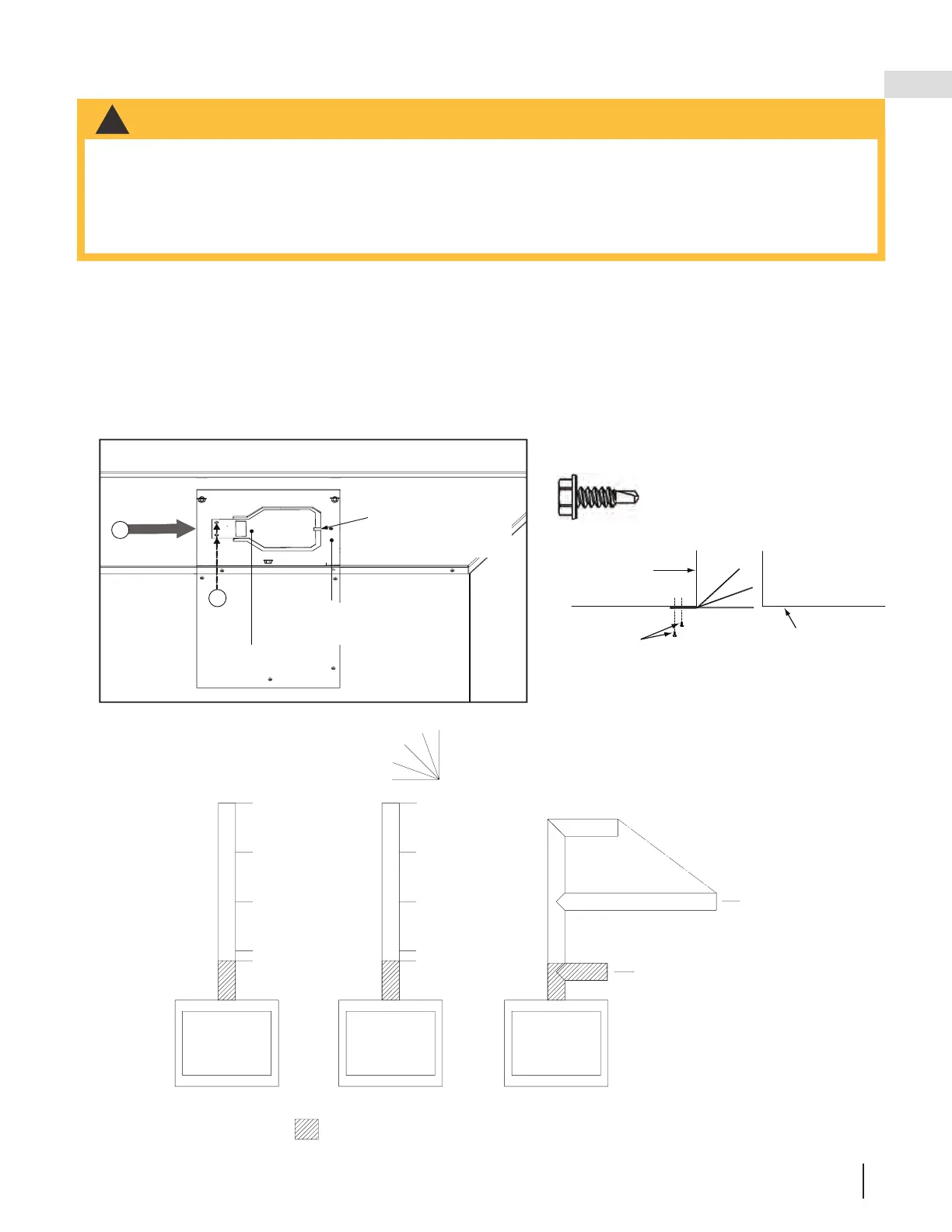

Les installations verticales peuvent affi cher une fl amme très active. Si cette apparence n’est pas souhaitable, la
sortie d’échappement peut être restreinte avec un kit de restriction approuvé par Wolf Steel.
A. Le réducteur de sortie d’échappement est installé en usine pour toutes les confi gurations d’évent mais
peut ne pas être requis.
B. Fixez la plaque de restriction à l’aide des 2 vis autotaraudeuses.
C. En fonction de la quantité de restriction souhaitée, la plaque de restriction (fournie) peut être installée à
plat pour la restriction la plus élevée ou pliée pour différents degrés de restriction (voir la fi gure 3 pour le
guide de restriction).
Exhaust
outlet
reducer
Restrictor Plate
1
2
The restrictor
plate MUST
rest on this tab.
1. Restriction optimale
2. Restriction modérer
3. Restriction minimal
Le col d’évacuation
L’haut de la chambre de
combustion
Vis métallique de #8x½ à
tête hexagonale
Fig. 1
Fig. 2
La plaque de
restriction DOIT
reposer sur cet
onglet.
Plaque de
Restriction
Réducteur de Sortie
d’Échappement
MIN/MAX
57" / 20' (0°)
NO RESTRICTION PLATE REQUIRED
8 FT (0°)
10 FT (0°)
20 FT(0°)
30 FT (0°)
40 FT
(15°)
CLOSED
20°
45°
70°
40 FT (25°)
30 FT (0°)
20 FT (0°)
10 FT (0°)
8 FT (0°)
PROPANE
NATURAL GAS
Note: Adjust paddle based
on more "V" or "H"
NG / LP
** FOR SEVERELY RESTRICTED VENT CONFIGURATIONS, THE PRE-INSTALLED
REDUCER MAY BE REMOVED.
Fig. 3
Gaz Naturel Propane GN / P
Aucune plaque de restriction requise
** Pour les confi gurations d’évent à restriction sévère,
le réducteur préinstallé peut être retiré.
Ajustez la palette en
fonctionne de plus de «
V » ou « H ».
FERMÉ
40 PI (15°)
30 PI (0°)
20 PI (0°)
10 PI (0°)
8 PI (0°)
40 PI (15°)
30 PI (0°)
20 PI (0°)
10 PI (0°)
8 PI (0°)
#6 X 2
