W415-2912 / E / 06.02.21
124
FR
adjustments
TABLEAU DE RÉGLAGE VENTURI
D42
GN
Avant: Fermé / Arrière: 1/8”
P
Avant: 1/4” / Arrière: 1/8”
DX42
GN
Avant: 1/8” / Arrière: 1/16”
P
Avant: 1/4” / Arrière: 3/16”
L’ouverture du volet d’air a été préréglée en usine selon le tableau ci-dessous:
Indépendamment de l’orientation du venturi, plus le volet est fermé, plus la
flamme est jaune et aura tendance à causer des dépôts de carbone. Plus le
volet est ouvert, plus la flamme est bleue et plus elle a tendance à se détacher
des orifices du brûleur
. La flamme peut ne pas être jaune immédiatement;
allouez de 15 à 30 minutes pour que la couleur finale de la flamme se
stabilise.
LE RÉGLAGE DU VOLET D’AIR DOIT ÊTRE EXÉCUTÉ PAR UN
TECHICIEN OU INSTALLATEUR QUALIFIÉ.
OUVERTURE
DU VOLET
D’AIR
VENTURI
INJECTEUR
Il est important que l’injecteur soit correctement inséré dans le venturi.
note:
11.0 réglages

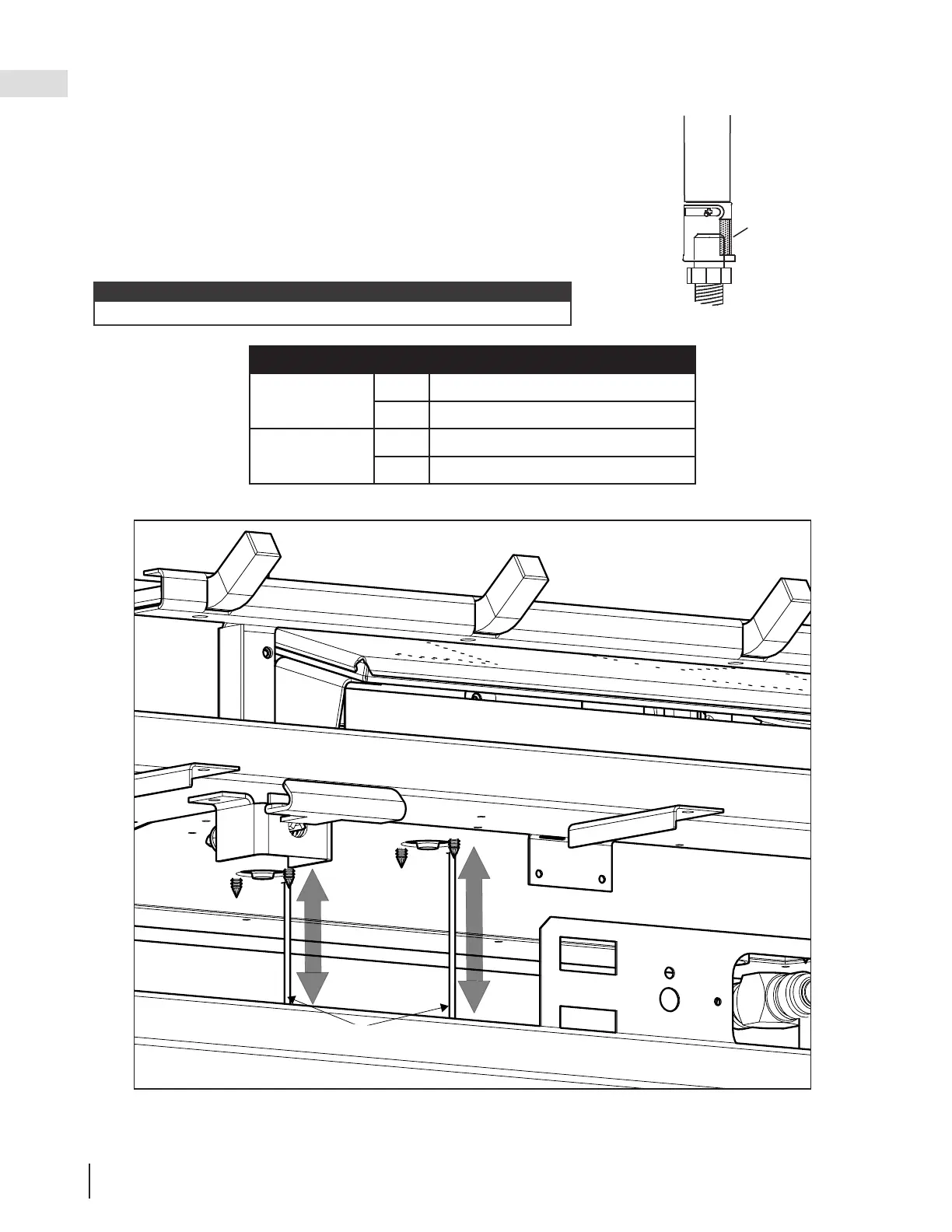

11.1 réglage du venturi
Air adjustment rods
Closed
Open
TIGES DE RÉGLAGE D’AIR
FERMÉ
OUVERT
