W415-2912 / E / 06.02.21
85

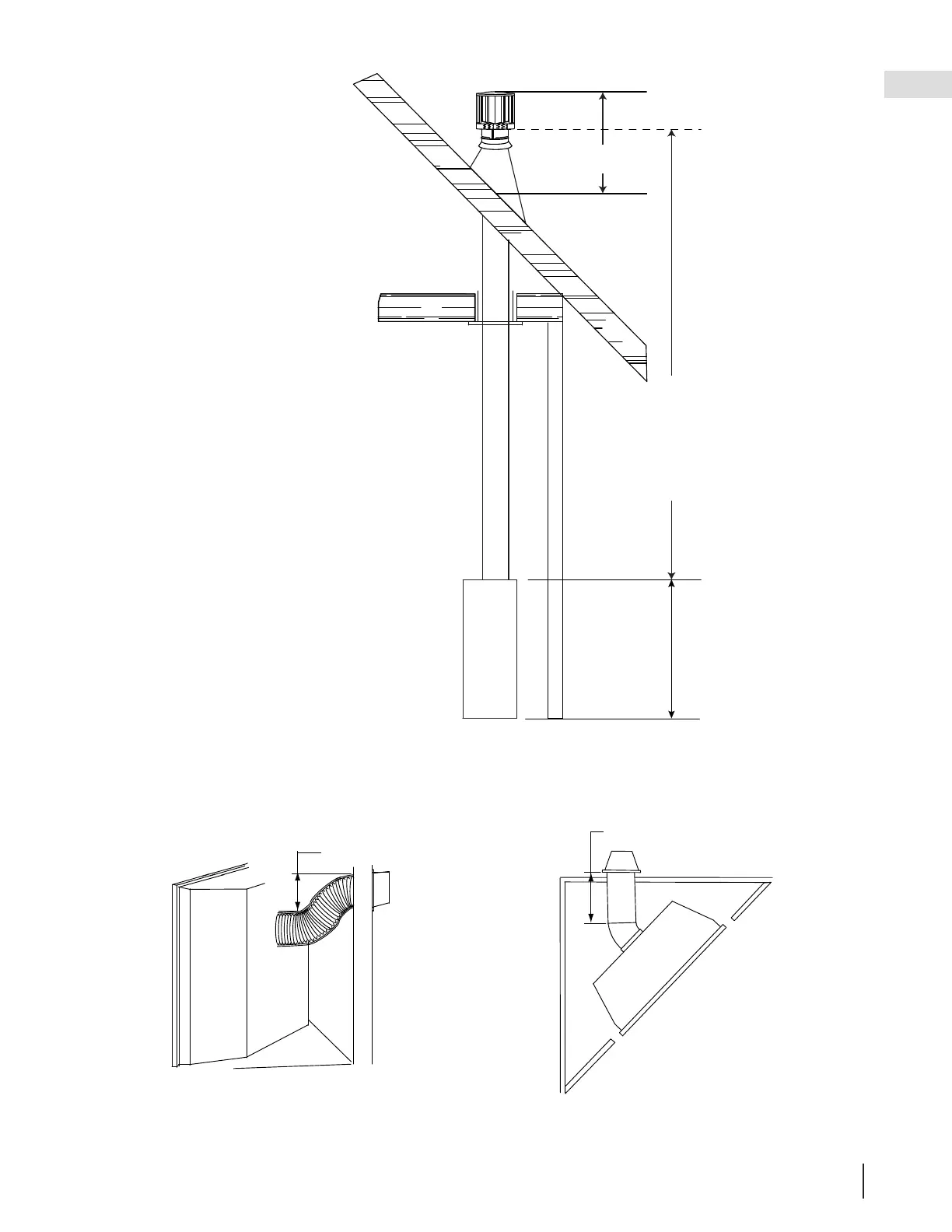

exigences d'évacuation
FR
16" (40,6cm)
minimum
40 PI (12M)
maximum
3 PI (1M)
minimum
base du collier d’air
20” (50.8cm)
MAXIMUM
6” (152mm)
RISE MINIMUM
2.1.1 terminaison en coin
La longueur maximale de l’évent pour une installation en coin est de 20” (50,8 cm) de course horizontale, en plus
de 45° décalage. En utilisant une ventilation rigide, l’élévation zéro est acceptable. En utilisant une ventilation fl ex-
ible, il est nécessaire de maintenir une élévation de 6” (152 mm). Voir les illustrations ci-dessous.
ÉVACUATION FLEXIBLE
ÉVACUATION RIGIDE
6” (152MM)
PEINTE MINIMUM
