W415-2912 / E / 06.02.21
109
information électrique
FR

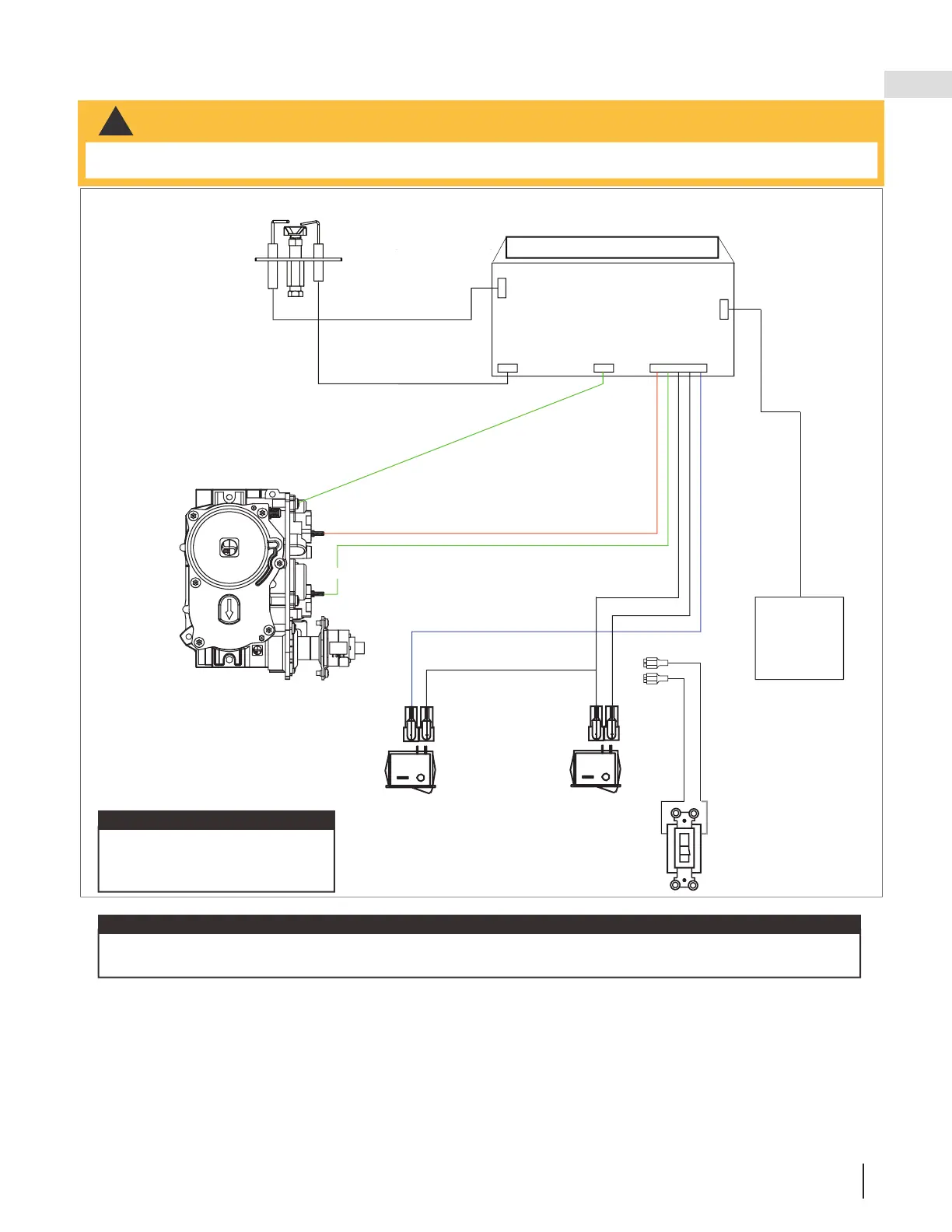

5.6 schéma de câblage (D42 seulement)
W190-0195 (PF0 CARTE DE CONTRÔLE)
W725-0062 (GN)
W725-0063 (P)
(SOUPAPE À GAZ)
• Ne pas câbler 110 volts à la soupape ou à l’interrupteur mural.
!
AVERTISSEMENT
INTERRUPTEUR
ON/OFF
ACS
SOL (VERT)
W750-0493
ORANGE
VERT
NOIR
BLANC
BLEU
NOIR (OPTIONNEL)
BLANC (OPTIONNEL)
CORDON
D'ALIMENTATION
(W750-0495)
OU BANQUE
D'ALIMENTATION
USB
(NON FOURNI)
INTERRUPTEUR MURAL /
THERMOSTAT OPTIONNEL
DÉTECTEUR DE
FLAMME
VEILLEUSE
ÉTINCELLE
W010-4895 (GN)
W010-4896 (P)
(ASSEMBLAGE DE VEILEUSE)
CAPTEUR DE VEILLEUSE
TIGE D’ÉTINCELLE
HARNAIS DE FILS
(W750-0497)
VEILLEUSE
BRÛLEUR
Un bloc d’alimentation USB (non
fourni) peut être utilisé lors d’une
panne de courant.
note:
note:
L’interrupteur mural / thermostat optionnel doit être connecté aux connecteurs ferroutés à l’arrière de
l’interrupteur MARCHE / ARRÊT.
