W415-2912 / E / 06.02.21
91
exigences d'évacuation
FR
2 x INSULATION BATT
(1 1/2”)
8” INTAKE COLLAR
GASKET

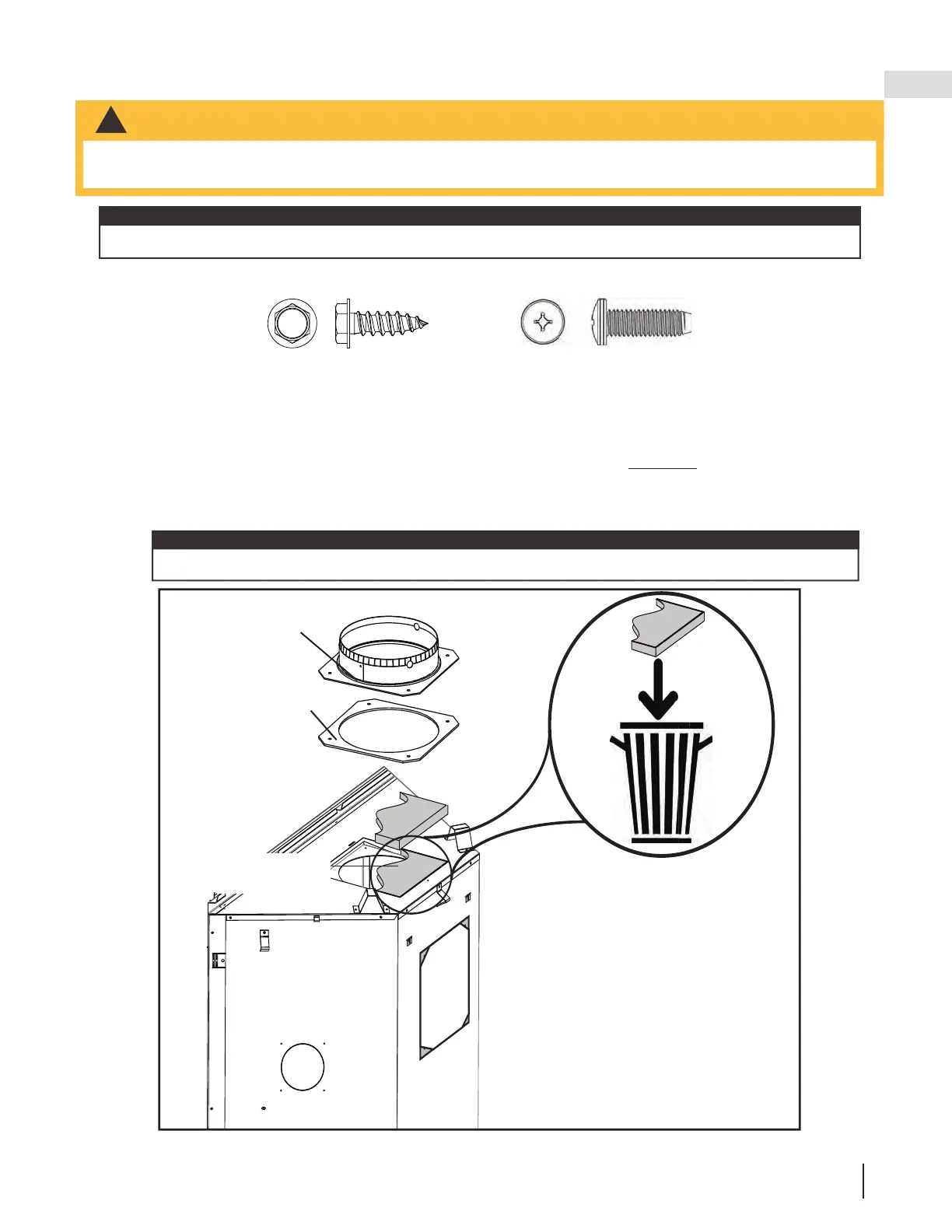

2.8 sortie en haut
A. Retirez la barrière de protection et la porte vitrée (voir la section « enlèvement / installation de la barrière de
protection & porte vitrée »).
B. Retirez le contenu de la boîte à bûches et mettez-le de côté. Vous aurez besoin de l’échappement, des
colliers d’entrée d’air et des joints d’étanchéités (fournis).
C. Retirez les deux nappes d’isolation de 1 1/2” (38,1 mm) d’épaisseur et les-jettez (Fig. 1).
D. Placez le collier d’admission de 8 “(203 mm) et le joint sur le dessus de l’appareil et fi xez-les à l’aide de 4
vis.
Fig. 1
note:
Le sac manuel fournit le joint d’étanchéité et les vis (emballés dans un autre sac séparé).
indice:
X 2
!
AVERTISSEMENT
• Omettre de créer un scellant à la chambre de combustion avec l’assemblage du collet d’évacuation d’air
causera l’appareil de fonctionner incorrectement et pourrait causer des clessures ou des dommages matériels.
Cet appareil a été expédié en usine comme ventilation supérieur.
2x Nappes
d’Isolation (1 1/2”)
Joint d’Étanchéité
Plaque
d’admission de
8po
#4 X 10 #7 X 4
