Napoleon Ascent Deep Series Installation Manual

W415-2912 / E / 06.02.21
110
FR
information électrique

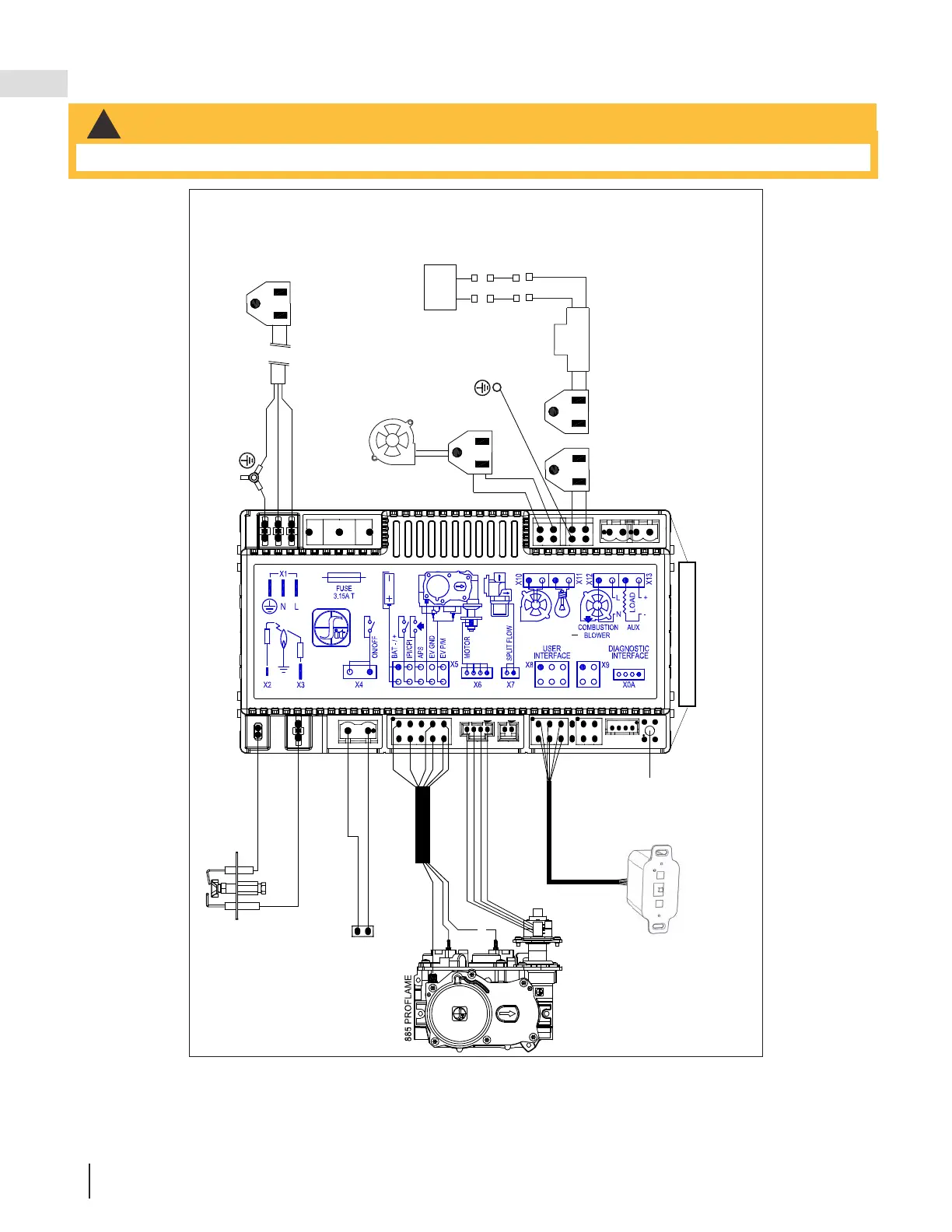

5.7 schéma de câblage (DX42 seulement)
LAMP
COMFORT
FAN
W707-0019
W750-0475
ÉTINCELLE
VEILLEUSE
DÉTECTEUR DE
FLAMME
W010-4895 (GN)
W010-4896 (P)
(ASSEMBLAGE DE VEILEUSE)
W175-0355
FIL DE DÉRIVATION
W750-0276
HARNAIS DE FILS
VEILLEUSE
BRÛLEUR
W725-0056 GN
W725-0057 P
(SOUPAPE À GAZ)
W750-0268
(HARNAIS DE FILS)
SAUVEGARDE DE PILES COMPLÈTE
AVEC BOUTON PROGRAMME
(W350-0655)
BOUTON DE
RÉINITIALISATION
W190-0177 (RÉCEPTEUR)
W750-0358
(FILS DE LUMIÈRE)
FILS DE
SOUFFLERIE
SOL
W405-0072
LUMIÈRES D’ACCENTUATION
W750-0294
(CORDON D’ALIMENTATION)
LIGNE PRINCIPALE
GROUND STAR DE L’APPAREIL
• Ne pas câbler 110 volts à la soupape ou à l’interrupteur mural.
!
AVERTISSEMENT
