3.3 dégagement minimum aux enceintes combustibles
Évent en Haut

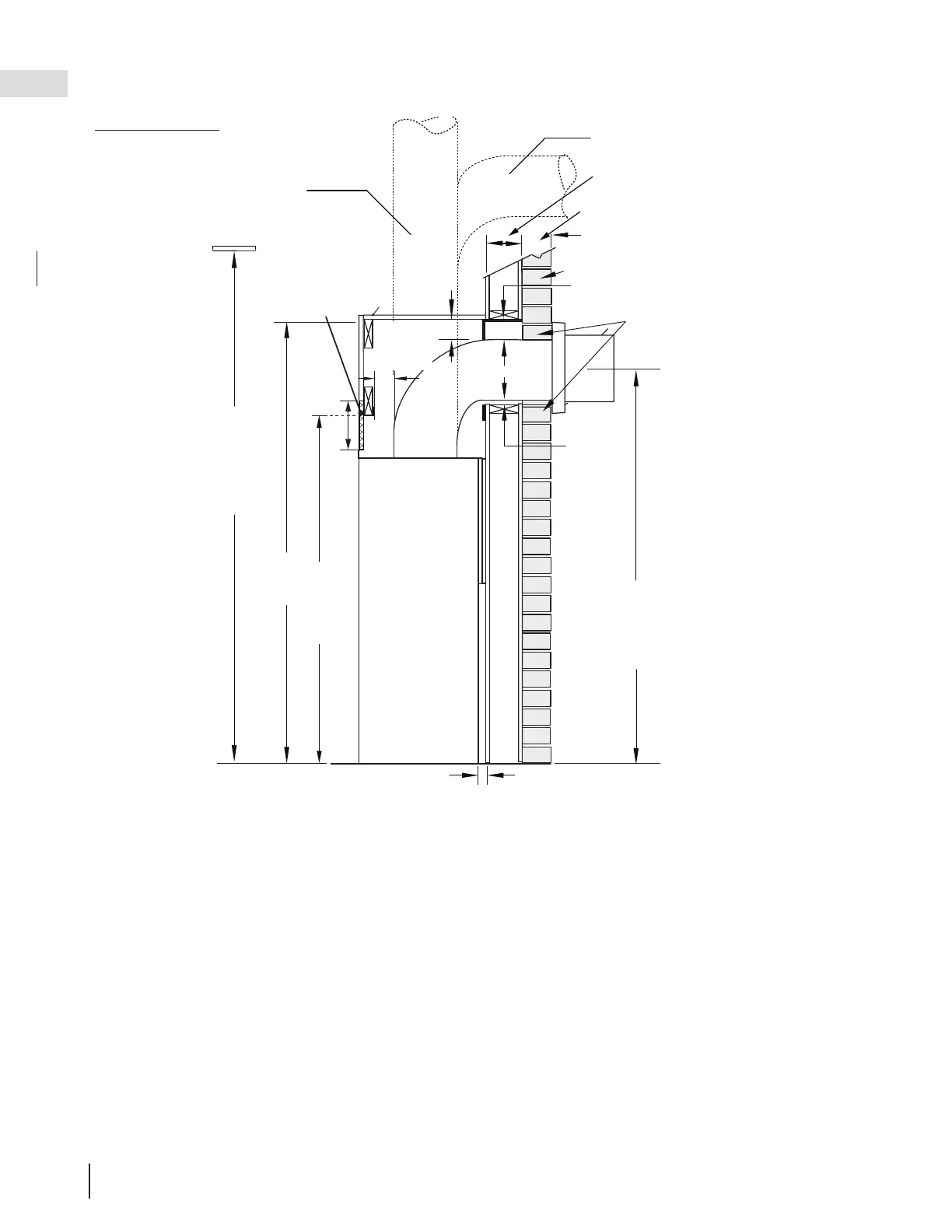

ENCEINTE D’ÉVENT EN HAUT
L’appareil nécessite une hauteur d’enceinte minimale de 57” (144,8 cm). Pour les exigences de température, l’espace d’enceinte autour et
au-dessus de l’appareil doit être laissé libre.
* Voir la section «Dimensions minimales de la charpente» pour plus de détails sur la réduction des dégagements supérieurs des tuyaux de
ventilation.
Ces paramètres s’appliquent à toutes les illustrations fi gurant dans la section «Dégagement minimum par rapport aux enceintes combustibles».
** Les dégagements minimaux autour du tuyau de ventilation peuvent être réduits de 3” (76 mm) à 1” (25 mm) dans les installations avec une
élévation de ventilation verticale minimale de 38” (96,5 cm) immédiatement hors du collier de l’appareil. Certaines confi gurations de ventilation
qui nécessitent une élévation verticale plus élevée nécessiteront une enceinte plus grande pour fournir un dégagement vertical minimum entre
les tuyaux de ventilation et les combustibles.
Sections de ventilation horizontales: À l’extérieur de l’enceinte, un dégagement minimum aux combustibles de 3” (76 mm) sur le dessus et
2” (51 mm) sur les côtés est requis tout autour du tuyau de ventilation sur tous les parcours horizontaux. À l’intérieur de l’enceinte, les sections
de ventilation horizontales nécessitent un dégagement minimum de 3” (76,2 mm) au sommet du tuyau de ventilation.
Sections de ventilation verticales: À l’extérieur de l’enceinte, un dégagement minimum aux combustibles de 1” (25 mm) tout autour du
tuyau de ventilation sur tous les parcours verticaux est requis. À l’intérieur de l’enceinte, les sections de ventilation verticales nécessitent un
dégagement minimum de 1” (25 mm) autour du tuyau de ventilation.
COMBUSTIBLE
NON-COMBUSTIBLE
BRICK
0” (0MM) IF
NON-COMBUSTIBLE
FINISHING IS USED
SUCH AS BRICK
AND STONE.
64”
(163cm) Pla-
fond (min.)
57”
(144,8cm)
42”
(106,7cm)
50” (127cm)
Minimum
plus la
peinte*
2” (51mm)
9”
min.**
(229mm)
3”
(76.2mm)
min.**
3”
(76.2mm)**
1” (25mm)
5 7/8”
(149mm)
matériaux
incombustible
1” [25mm] minimum
tous les côtés pour
les sections de venti-
lation verticale.
3” [76mm] (minimum tous les côtés pour les
sections de ventilation horizontale) à l’extérieur de
l’enceinte.
0” (0 MM) SI UNE
FINITION NON
COMBUSTIBLE
EST UTILISÉE
COMME LA
BRIQUE ET LA
PIERRE
BRIQUE
INCOMBUSTIBLE
