W415-2912 / E / 06.02.21
128
FR
entretien

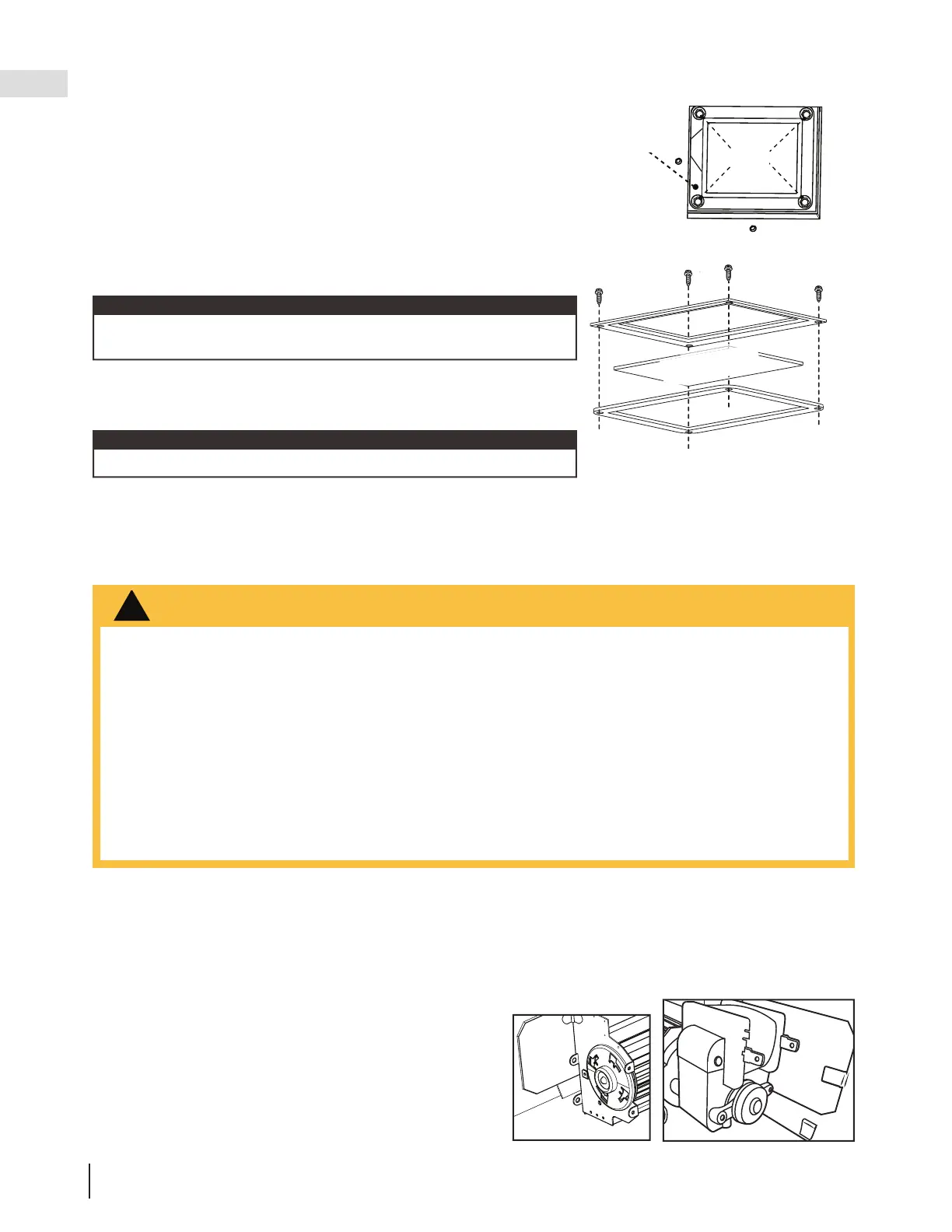

12.4 remplacement de la lumière de veille (DX42 uniquement)
GASKET
LENS
FRAME
SMOOTH
SIDE UP
Votre appareil est équipé de notre Night Light
MD
. La lumière a été pré-
câblée et peut être contrôlée à partir de l’interrupteur sur le panneau de
commande.
Il est recommandé que Night Light
MD
soit en position « OFF » lorsque
l’appareil est en marche.
Dans le cas où la lampe ou la lentille doit être remplacée:
• Débranchez la lumière de l’intérieur de l’appareil.
• Retirez les 4 vis qui fixent le cadre de l’objectif. Cette monture
conserve la lentille en verre.
• La lampe est maintenant accessible. Il sortira tout droit de la prise.
note:
Ne manipulez pas la lampe (ampoule) avec les doigts nus car elle peut
être chaude. Utilisez un chiffon propre et sec pour vous protéger.
note:
Ne serrez pas trop les vis, car cela pourrait casser la lentille.
• Remplacez la lampe uniquement par des pièces Wolf Steel, car la
lampe et l’objectif sont produits spéciaux « haute température ».
• Lors de la réinstallation, assurez-vous de l’intégrité du joint
d’étanchéité.
LA CHAMBRE DE COMBUSTION DOIT ÊTRE SCELLÉE.
!
AVERTISSEMENT
• Risque d’incendie et de choc électrique!
• Coupez l’alimentation en gaz et l’alimentation électrique avant de procéder à l’entretien de
l’appareil.
• N’utilisez que les accessoires optionnels et les pièces de rechange approuvés par Wolf Steel pour cet
appareil. L’utilisation d’accessoires non listés (soufflerie, portes, persiennes, moulures, composants de gaz,
composants d’évacuation, etc.) pourrait être non sécuritaire et annulera la garantie et la certification.
• Afin de prévenir les chocs électriques et les dommages causés par le feu, assurez-vous que le cordon
d’alimentation du ventilateur n’entre pas en contact avec quelconque surface de l’appareil. Ne faites pas
passer le cordon d’alimentation sous l’appareil.
• Le harnais de fils fournis dans l’ensemble de soufflerie est un harnais universel. Lors de son installation,
assurez-vous que tout excès de fil est confiné, l’empêchant ainsi d’entrer en contact avec des objets
chauds ou mobiles.
A.
Coupez l’alimentation de l’appareil.
B. Retirez la barrière de protection.
D. Débranchez la souffl erie de la carte de contrôle.
E. Dévissez la fi xation sur le côté gauche de la plaque de montage du ventilateur. L’ensemble doit
maintenant glisser vers la gauche, loin de la languette de montage.
F. Débranchez les connecteurs à glissière du moteur de la souffl erie.
G. Remettez la souffl erie en l’assemblage et inversez les
étapes précédentes.
H. Assurez-vous qu’aucun câble ne touche la souffl erie.
La poussière de cloison sèche pénètre dans les roulements du
ventilateur, provoquant dommage irréparable. Il faut prendre
soin d’éviter que la poussière de cloison sèche n’entre en con-
tact avec le ventilateur ou son compartiment. Tout dommage
résultant de cette condition n’est pas couvert par la politique de garantie.
12.5 remplacement de la souffl erie
Une « fuite de lumière » de la zone supérieure peut être remarquée. Les trous dans le boîtier de la lampe sont
nécessaires à la ventilation et ne doivent pas être couverts.
SCREWS
FIREBOX TOP
LENS ASSEMBLY
HAUTE DU FOYER
ASSEMBLAGE
DE LENTILLE
VIS
CÔTÉ GLISSE
VERS LE HAUT
CADRE
LENTILLE
JOINT
D’ÉTANCHÉITÉ
