W415-2912 / E / 06.02.21
90
FR
exigences d'évacuation

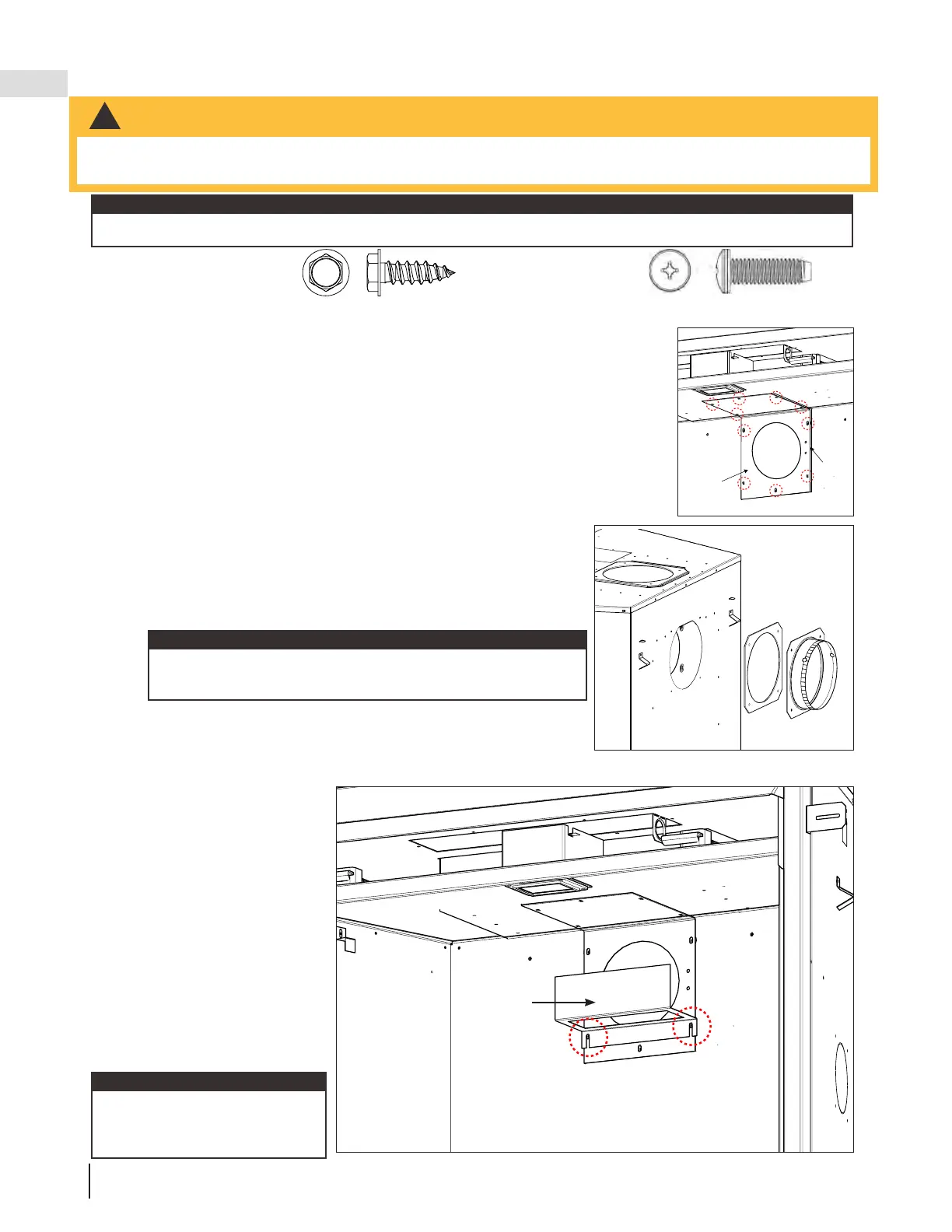

2.6 sortie arrière
A. Retirez la barrière de protection et la porte vitrée (voir la section « enlèvement / installation de la barrière
de protection & porte vitrée).
B. Retirez le contenu de la boîte à bûches et mettez-le de côté. Vous aurez besoin
le collier d’évacuation et le joint d’étanchéité (fournis).
C. Retirez la plaque de recouvrement extérieure et le joint d’étanchéité à l’arrière
de la coque extérieure et fi xez-les au dessus extérieur. Assurez-vous que les
deux pièces d’isolation sont installées à l’intérieur du boîtier d’air.
D. Placez le joint d’étanchéité (fourni) sur l’assemblage du collet de fumée de 5”
(127 mm) et pliez le long de la perforation.
E. De l’intérieur de la chambre de combustion, insérez le collier de fumée de 5”
(127 mm) à travers l’arrière de la chambre de combustion. Installez l’écran de
sortie arrière sur le collier de sortie de 5” (127 mm) (voir la section «
écran de sortie arrière (pour ventilation arrière seulement) ») .
F. Fixez l’assemblage du collier de fumée, le joint d’étanchéité
et le bouclier de sortie arrière à l’aide des 10 vis noires à tête
hexagonale 3/4po (Fig. 1).
G. Installez le joint d’étainchéité et l’assemblage du collier de 8 po
(203mm) à l’aide des 4 vis â tête panoramique (fourni) (Fig. 2).
2.7 écran de sortie arrière (pour ventilation arrière uniquement)
A. Desserrez les deux vis qui
fi xent la plaque d’échappement
et faites glisser l’écran de sortie
arrière en place en faisant glisser
ses ouvertures fendues derrière
les têtes de vis, serrez les deux
vis précédemment desserrées.
Reportez-vous à l’illustration.
B. Réinstallez l’ensemble de
porte et la barrière de protection
sur l’appareil (voir la section «
enlèvement / installation de la
barrière de protection & porte
vitrée »).
!
AVERTISSEMENT
• Omettre de créer un scellant à la chambre de combustion avec l’assemblage du collet d’évacuation d’air
causera l’appareil de fonctionner incorrectement et pourrait causer des clessures ou des dommages matériels.
Ne pas trop serrer. Le joint doit seulement être bien ajusté
contre la chambre de combustion.
note:
Cet écran est utilisé pour bloquer
la vue à travers la ventilation vers
l’extérieur.
note:
Cet appareil a été expédié en usine avec une sortie en haut.
note:
Écran
de sortie
arrière
Fig. 1
5” FLUE
COLLAR
ASSEMBLY
GASKET
Fig. 2
8” INTAKE COLLAR
GASKET
#4 X 10
#7 X 4
