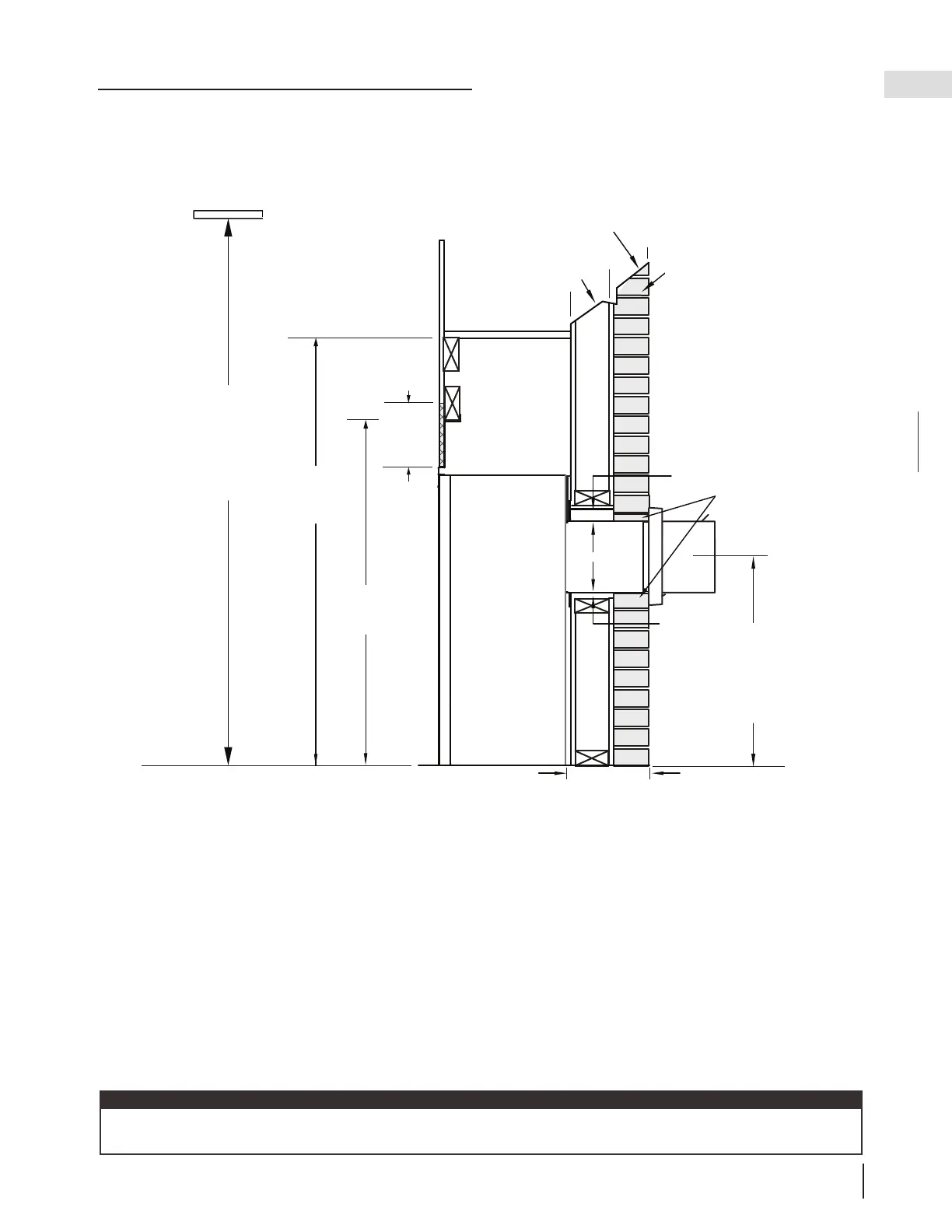

Dégagements Minimaux de l’Évent Arrière
* Voir les sections « exigences d’évacuation » et « installation d’évacuation ».
ENCEINTE DE SORTIE ARRIERE
L’appareil nécessite une hauteur minimale de l’enceinte de 47” (119,4 cm). Pour les exigences de température,
l’espace de l’enceinte autour et au-dessus de l’appareil doit être laissé libre.
Pour une terminaison d’évent arrière ne dépassant pas 10 “(254 mm) de conduit d’évacuation horizon-
tal.
Sections de ventilation horizontales: Un dégagement minimum de 3” (76 mm) sur le haut à l’extérieur de
l’enceinte et 1” (25 mm) sur les côtés et en bas à l’extérieur de l’enceinte tout autour du tuyau de ventilation sur
tous les parcours horizontaux vers les combustibles est requis. Les sections de ventilation horizontales à l’intérieur
des enceintes nécessitent un dégagement minimum de 3” (76,2 mm) au sommet du tuyau de ventilation.
Sections de ventilation verticales: Un minimum de 1” (25 mm) tout autour du tuyau de ventilation sur tous les
parcours verticaux vers les combustibles est requis, sauf pour les dégagements dans les enceintes des appareils.
Les sections de ventilation verticales dans les enceintes nécessitent un dégagement minimum de 1” (25 mm)
autour du tuyau de ventilation.
Le Kit Universel de Gestion de la Chaleur n’est pas disponible pour les installations de ventilation arrière, sauf s’il
est utilisé dans une application d’encastrement TV.
note:
COMBUSTIBLE
NON-COMBUSTIBLE
1"
[25mm]
3"
[76mm]
BRICK
0” (0MM) IF
NON-COMBUSTIBLE
FINISHING IS USED
SUCH AS BRICK
AND STONE.
1"-10"
[25mm-254mm]
VENT RUN
8”
(203mm)
non-
combustible
material
42”
(106,7cm)
47”
(119,4cm)
64”
(163cm)
Plafond (min.)
5 7/8”
(149mm)
matériaux
incombus-
tibles
2”
(51mm)
Dessus d’Enceinte
INCOMBUSTIBLE
BRIQUE
0” (0 MM) SI UNE
FINITION NON
COMBUSTIBLE
EST UTILISÉE
COMME LA
BRIQUE ET LA
PIERRE
COURSE D’ÉVENT
28 1/2”
(72.4cm)
Minimum plus
la peinte*
