ÉVENTS
0” (0MM) SI LES MATÉRIAUX
SONT INCOMBUSTIBLES,
COMME DE LA BRIQUE
ET DE LA PIERRE.
ENCEINTE DE SORTIE ARRIÈRERE
L’appareil nécessite un hauteur d’enceinte de 47” (119,4 cm). Pour les exigences de température, l’espace de
l’enceinte autour et au-dessus de l’appareil doit être laissé libre.

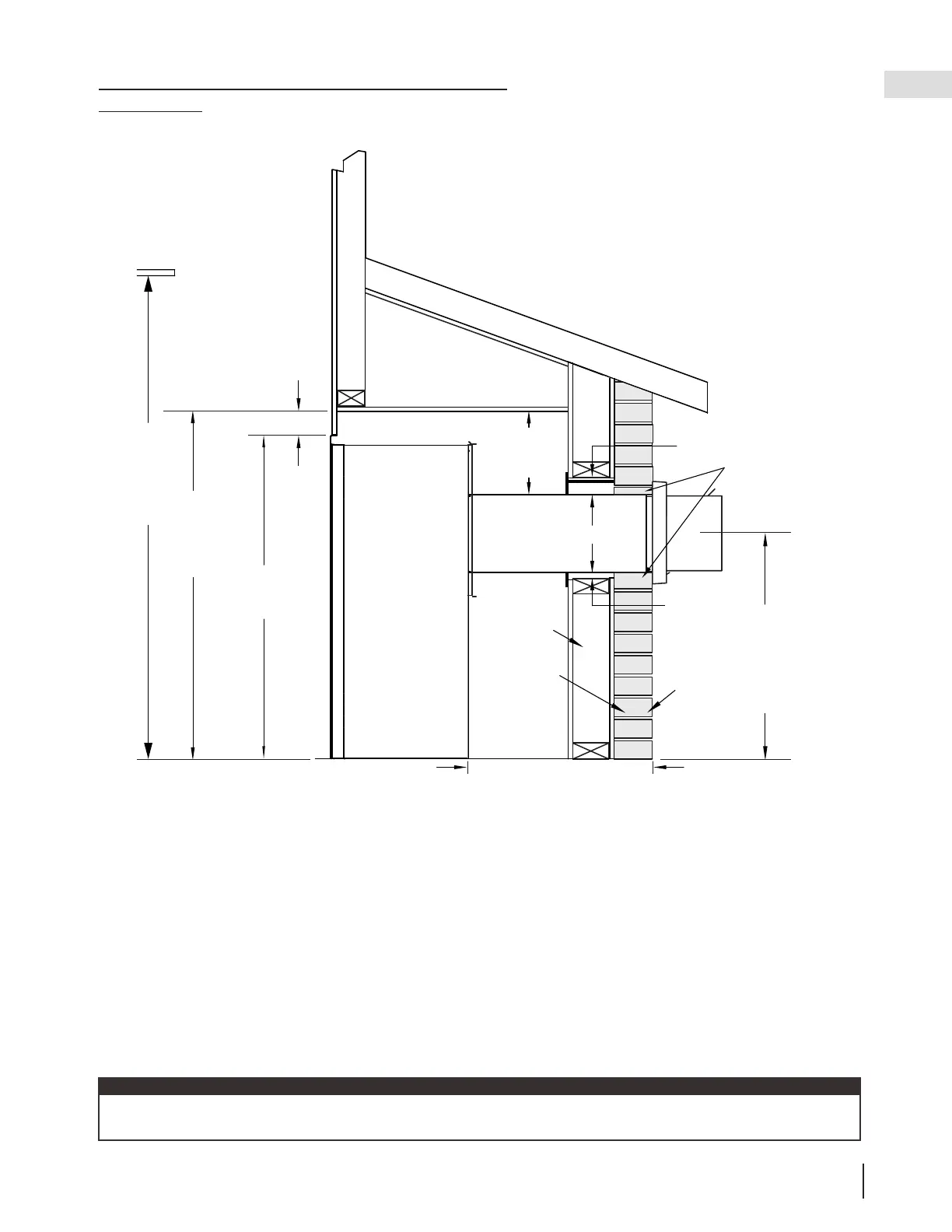

Dégagements Maximum de Ventilation Arrière
(Exemple 2)
42”
(106,7cm)
6”
(152mm)
matériaux
incombustible
28 1/2”
(72.4cm)
Minimum plus
la peinte*
Sections de ventilation horizontales: Un dégagement minimum de 3” (76 mm) sur le dessus à l’extérieur de
l’enceinte et 2” (51 mm) sur les côtés et en bas à l’extérieur de l’enceinte tout autour du tuyau de ventilation sur
tous les parcours horizontaux vers les combustibles est requis. Les sections de ventilation horizontales à l’intérieur
des enceintes nécessitent un dégagement minimum de 3” (76,2 mm) au sommet du tuyau de ventilation.
Sections de ventilation verticales: Un minimum de 1” (25 mm) tout autour du tuyau de ventilation sur tous les
parcours verticaux vers les combustibles est requis, sauf pour les dégagements dans les enceintes des appareils.
Les sections de ventilation verticales dans les enceintes nécessitent un dégagement minimum de 1” (25 mm)
autour du tuyau de ventilation.
47”
(119,4cm)
min.
64”
(163cm)
Plafond (min.)
2”
(51mm)
Dessus d’Enceinte
Le Kit Universel de Gestion de la Chaleur n’est pas disponible pour les installations de ventilation arrière, sauf s’il
est utilisé dans une application d’encastrement TV.
note:
