Nexo NXAMP 4X4 Service Manual

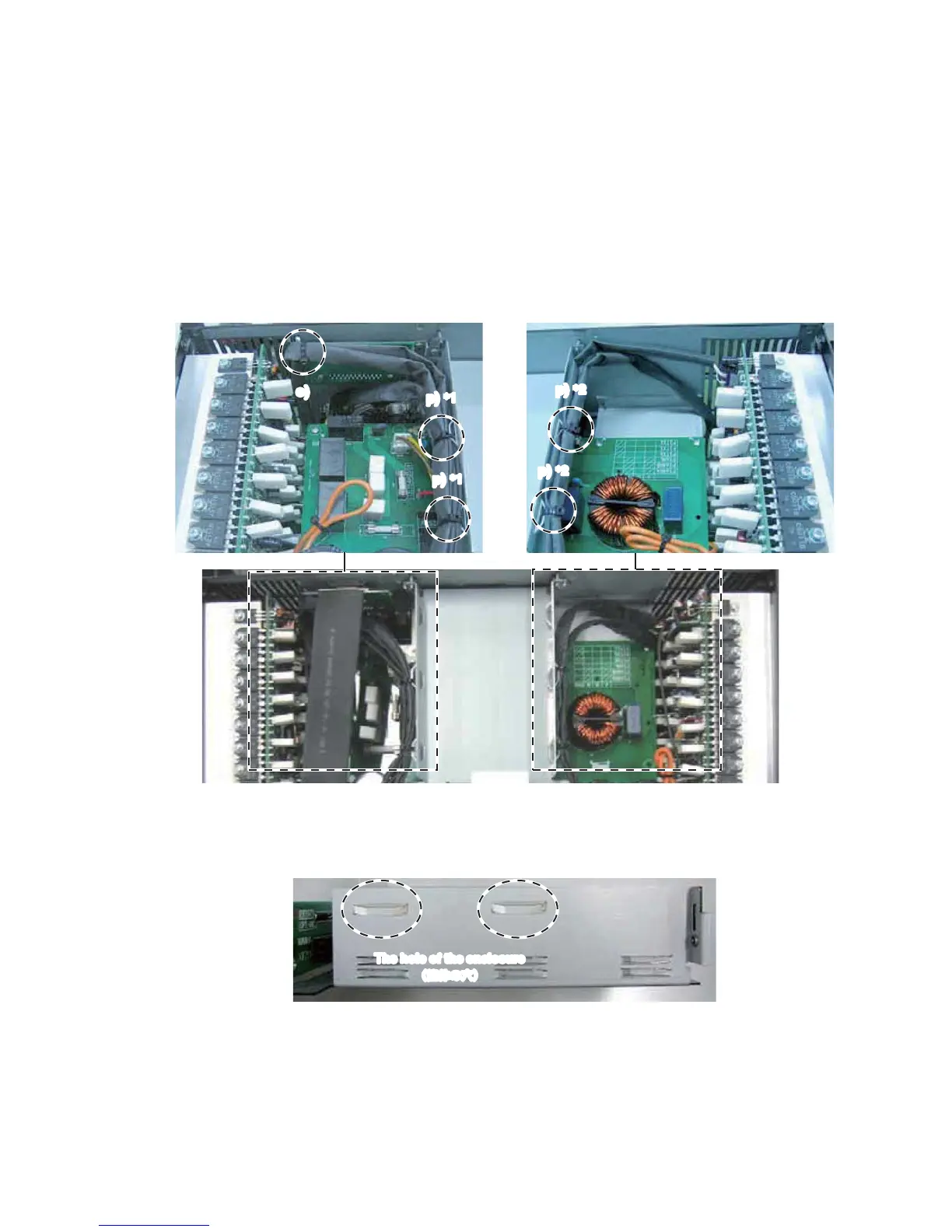

o) Fasten the wires (WK02080, WK17100) with a cord
holder to the hole of the RS232-GPI circuit board.
(Fig. 28)
p) 1) Fasten the wires (WK02080, WK17100 and
WK02070) with a cord holder to the hole of the
enclosure. (Fig. 28 *1, 29)
2) Fasten the wires (WK17090, WK17110) with a cord
holder to the hole of the enclosure. (Fig. 28 *2, 29)
o） 線材（WK02080、WK17100）をインシュロックタイ
で RS232-GPI シートの穴へ固定します。（図 28）
p）1） 線材（WK02080、WK17100、WK02070）をイン
シュロックタイで筐体の穴へ固定します。
（図 28*1、29）
2） 線材（WK17090、WK17110）をインシュロック
タイで筐体の穴へ固定します。（図 28*2、29）
Fig. 28
（図 28）
Fig. 29
（図 29）
o)
p)
*1
p)
*2
p)
*2
p)
*1
The hole of the enclosure
（筐体の穴）
NXAMP4x4
19
