Optional Controller
Manual of Controller
2 - 23
1. Timer Remote Controller (CZ-RTC4)
17
DE
Montage an der Wand.
I T
Montare sulla parete.
PT
Instale na parede.
GR
Στερέωση στον τοίχο.
DE Unter Putz verlegtes Anschlusskabel
Durchbohren Sie mit einem Schraubendreher
die beiden für die Schrauben vorgesehenen
Öffnungen.
Montieren Sie das Gehäuseunterteil an der Wand.
• Führen Sie das Kabel durch das Loch in der
Mitte des Gehäuseunterteils.
Entfernen Sie die Kabelummantelung auf ca.
50 mm Länge.
Isolieren Sie die Aderenden auf ca. 6 mm Länge
ab.
Anschließen des Fernbedienungskabels
• Stellen Sie sicher, dass die Adern richtig
angeschlossen werden.
• Vermeiden Sie ein Einklemmen des Kabels.
Montage des Gehäuseoberteils.
• Rasten Sie das Oberteil zuerst oben, dann unten
auf dem Unterteil ein.
I T Tipo a incastro
Aprire due fori per le viti utilizzando un cacciavite.
Montare la copertura inferiore sulla parete.
• Far passare il cavo attraverso il foro al centro
della copertura inferiore.
Rimuovere il fodero. Circa 50 mm
Rimuovere il rivestimento. Circa 6 mm
Connettere la cablatura del telecomando
• Assicurarsi che la connessione di cablatura sia
nella direzione corretta.
• Fare in modo che il cavo non rimanga impigliato.
Montare la copertura superiore.
• Allineare le griffe della copertura superiore e poi
allineare le griffe della copertura inferiore.
PT Tipo embutido
Faça 2 orifícios para parafusos utilizando uma
chave de fendas.
Instale a placa inferior na parede.
• Passe o o através do orifício existente no
centro da placa inferior.
Retire a bainha. Aprox. 50 mm
Retire o revestimento. Aprox. 6 mm
Ligue a cablagem do telecomando
• Certi que-se de que a ligação da cablagem se
encontra na direção correta.
• Evite que o o que preso.
Monte a placa superior.
• Alinhe os grampos da placa superior e, em
seguida, alinhe os grampos da placa inferior.
GR Εσωτερικός τύπος
Κάντε 2 οπές για τις βίδες με ένα κατσαβίδι.
Στερεώστε το κάτω κάλυμμα στοντοίχο.
• Περάστε το καλώδιο μέσα από την οπή στο
κέντρο του κάτω καλύμματος.
Αφαιρέστε την επικάλυψη. Περίπου 50 mm
Αφαιρέστε την επίστρωση. Περίπου 6 mm
Συνδέστε την καλωδίωση του τηλεχειριστηρίου
• Βεβαιωθείτε ότι η σύνδεση της καλωδίωσης είναι
προς την σωστή κατεύθυνση.
• Αποφεύγετε να πιάνεται το καλώδιο.
Στερεώστε το επάνω κάλυμμα.
• Ευθυγραμμίστε τις δαγκάνες του επάνω
καλύμματος και μετά ευθυγραμμίστε τις δαγκάνες
του κάτω καλύμματος.
業務用リモコンCZ-RTC4据付書.indd17 2015/01/1518:24:22
16

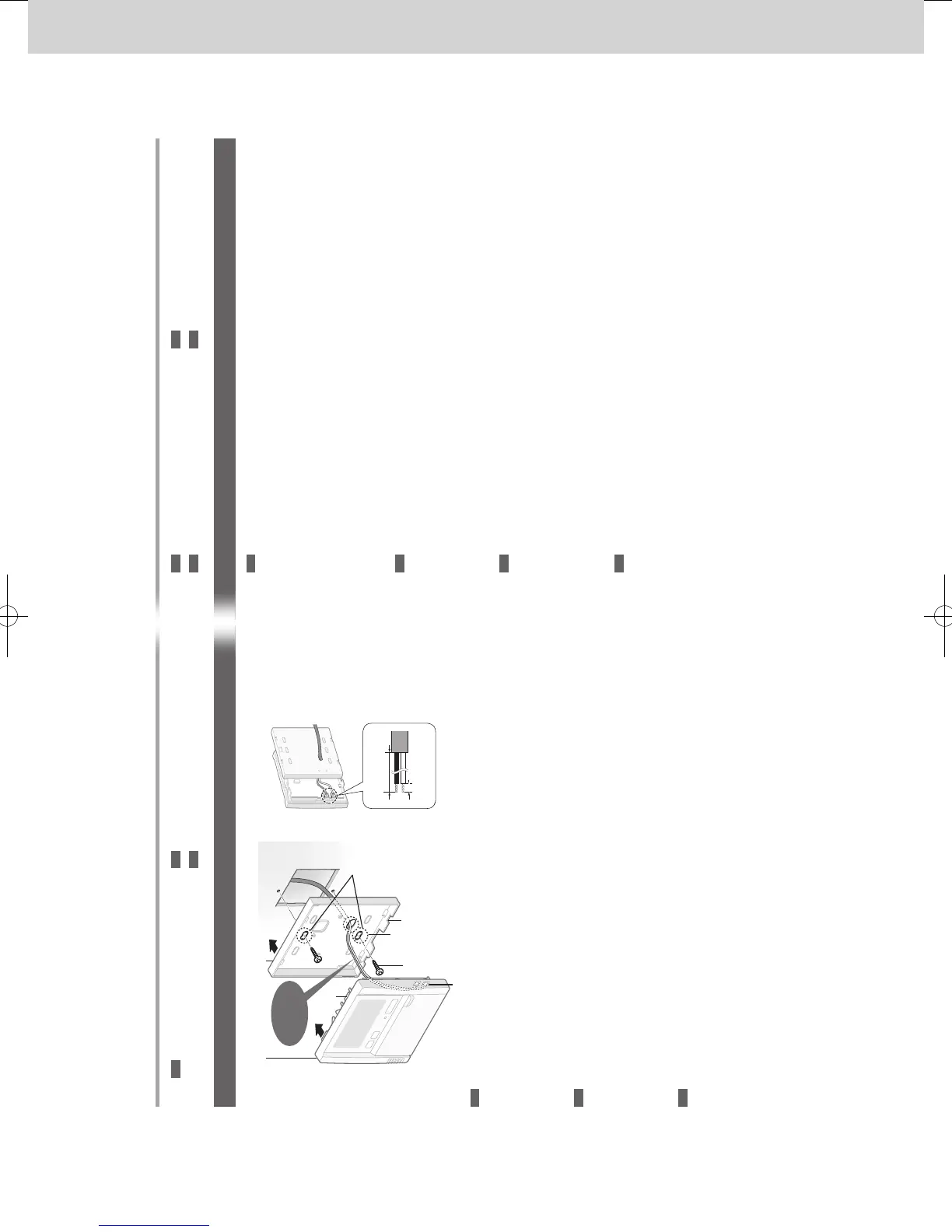

Mounting
(Continued)
Embedded type
2
EN
Mount to the wall.
FR
Montage mural de la télécommande.
ES
Instalación en pared.
Claw
(2 places)
Screw
(supplied)
Hole for
screw
Claw (2 places)
Avoid the wire
being caught.
EN
Make 2 holes for screws using a driver.
Mount the bottom case to the wall.
• Pass the wire through the hole in the centre of
the bottom case.
Remove the sheath. Approx. 50 mm
Remove the coating. Approx. 6 mm
Connect the remote control wiring.
• Make sure the wiring connection is in the correct
direction.
• Avoid the wire being caught.
Mount the top case.
• Align the claws of the top case and then
align the claws of the bottom case.
FR Type encastré
Faites 2 trous pour les vis avec un tournevis.
Effectuez le montage mural du boîtier inférieur.
• Passez le câble à travers l’ori ce au milieu du
boîtier inférieur.
Retirez la gaine. Env. 50 mm
Retirez le revêtement. Env. 6 mm
Connectez le câblage de la télécommande.
• Assurez-vous que le raccord de câblage est
dans la bonne direction.
• Évitez de coincer les câbles.
Effectuez le montage du boîtier supérieur.
• Alignez les pinces du boîtier supérieur, puis
alignez les pinces du boîtier inférieur.
ES Tipo empotrado
Perfore dos ori cios para los tornillos utilizando
un taladro.
Instale la carcasa inferior en la pared.
• Introduzca el cable por el ori cio situado en el
centro de la carcasa inferior.
Retire la funda. Aprox. 50 mm
Retire el recubrimiento. Aprox. 6 mm
Conecte el cableado del mando a distancia.
• Compruebeque la conexión del cableadoestéen
la direccióncorrecta.
• Evite pellizcar el cable.
Instale la carcasa superior.
• Alinee los cierres de la carcasa superior y, a
continuación, haga lo mismo con la carcasa
inferior.
Terminal board
Bottom case
(Back side)
Top case
(Back side)
50 mm
6 mm
業務用リモコンCZ-RTC4据付書.indd16 2015/01/1518:24:21
SM830241-00_2WAY SYS.indb 23 2015/03/26 14:55:03
