Pentair 2000 - SVP-Aseptik-Ventil mit SVP-Steuerkopf Federöffnend - Luftschließend SVP Aseptic Valve with SVP Actuator Spring Opened - Air Closed; SVP-Aseptik-Ventil mit SVP-Steuerkopf Luftöffnend - Luftschließend SVP Aseptic Valve with SVP Actuator Air Opened - Air Closed

Betriebsanleitung / Operating instructions
SVP-Aseptik-Ventil – Modell 2000
SVP aseptic valve – Model 2000
DN 010 – 020; OD 0.50" – 0.75"; ISO 008 – 015
19
BAA A370.03 M2000

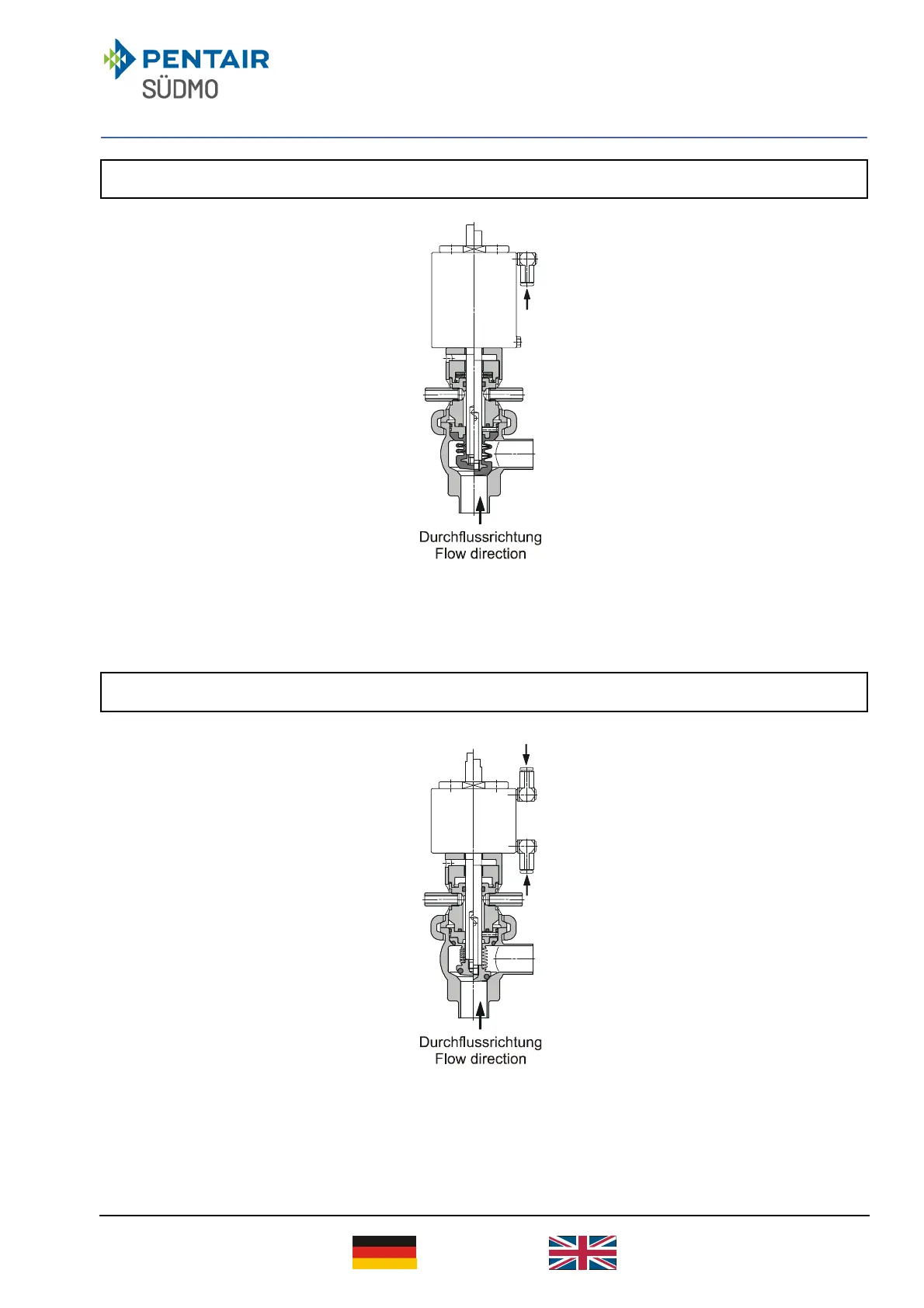

SVP-Aseptik-Ventil mit SVP-Steuerkopf federöffnend – luftschließend
SVP aseptic valve with SVP actuator spring opened – air closed
Ventilstellung „Zu“
 Steuerluftdruck 6 bar auf Luftanschluss L
2
 Sicherheitsstellung
 Schließkraft gegen Produktdruck 6 bar.
Ventil öffnet
 Steuerluftdruck 0 bar auf Luftanschluss L
2
 Ventil offen
Valve position „Closed“
 control air pressure 6 bar on air connec-
tion L
2
 safety position
 locking pressure against product pres-
sure 6 bar.
Valve open
 control air pressure 0 bar on air connec-
tion L
2
 Valve open
SVP-Aseptik-Ventil mit SVP-Steuerkopf luftöffnend – luftschließend
SVP aseptic valve with SVP actuator air opened – air closed
Ventilstellung „Zu“
 Steuerluftdruck 0 bar auf Luftanschluss L
3
 Steuerluftdruck 6 bar auf Luftanschluss L
4
 Sicherheitsstellung
 Schließkraft gegen Produktdruck 6 bar.
Ventil öffnet
 Steuerluftdruck 6 bar auf Luftanschluss L
3
 Steuerluftdruck 0 bar auf Luftanschluss L
4
 Ventil offen
Valve position „Closed“
 control air pressure 0 bar on air connec-
tion L
3
 control air pressure 6 bar on air connec-
tion L
4
 safety position
 locking pressure against product pres-
sure 6 bar.
Valve open
 control air pressure 6 bar on air connec-
tion L
3
 control air pressure 0 bar on air connec-
tion L
4
 Valve open
L
2
L
4
L
3
