Pentair 2000 - Pneum. SVP-Aseptik-Ventil, PTFE-Balg Pneum; SVP Aseptic Valve, PTFE Bellow

Betriebsanleitung / Operating instructions
SVP-Aseptik-Ventil – Modell 2000
SVP aseptic valve – Model 2000
DN 010 – 020; OD 0.50" – 0.75"; ISO 008 – 015
29
BAA A370.03 M2000
Pneum. SVP-Aseptik-Ventil, PTFE-Balg
Pneum. SVP aseptic valve, PTFE bellow
Demontage – Montage
Disassembly – Assembly
Steuerkopf : nach BAA Z370.03
Actuator: see BAA Z370.03

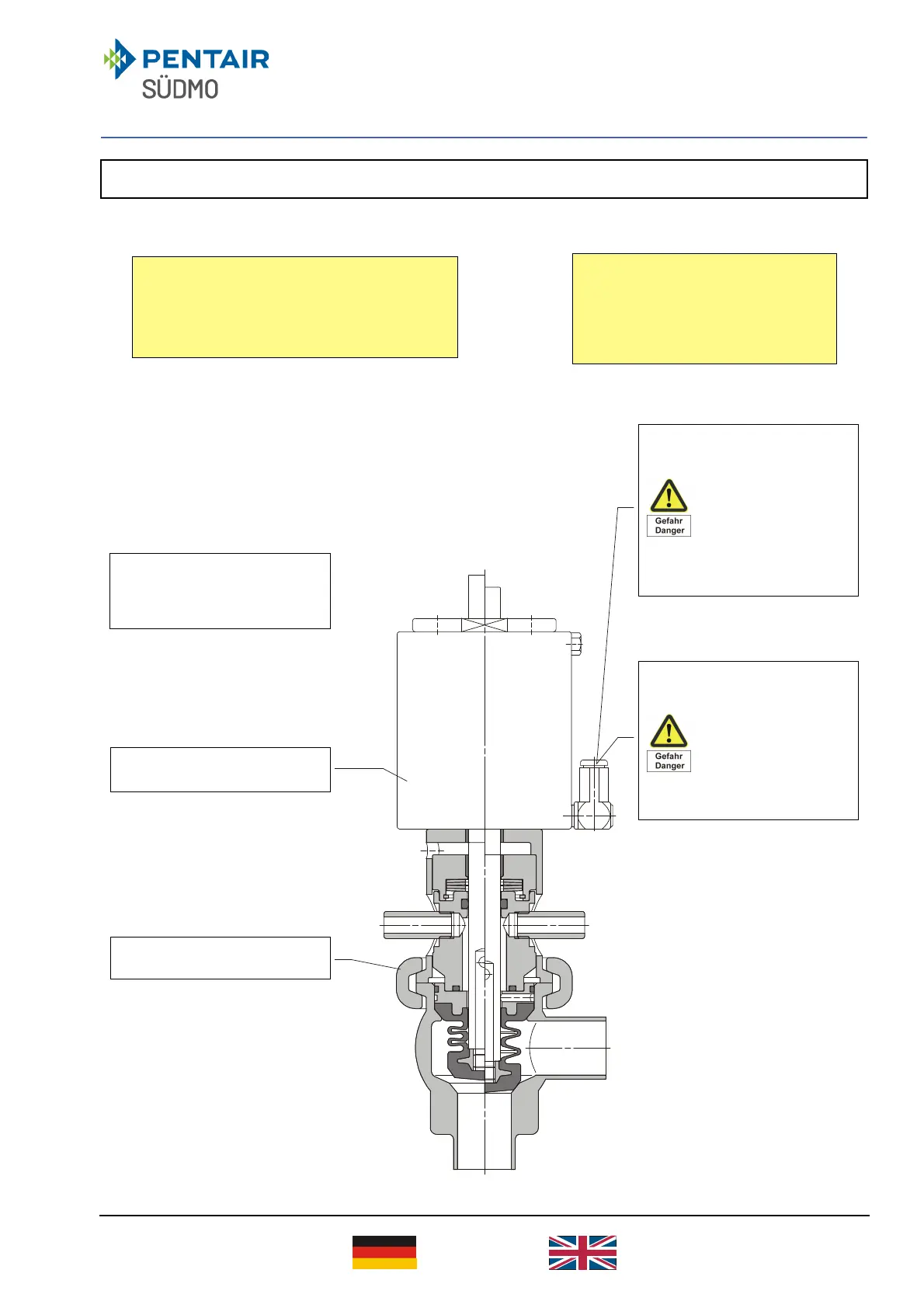

Demontage / Disassembly
Reihenfolge / In succession 2.1. – 2.15.
Montage / Assembly
Reihenfolge /
In succession
2.15.
–
2.1.
2.1.
Druckluft
-
und elektr. Zu
-
leitung lösen
Disconnect pneum. and
electric supply lines
2.4.
Antriebsfeder entspa
n
nen
 Steuerluftdruck
0 bar (Montagehilfs-
luft)
Unload actuator spring
 control air 0 bar
(auxiliary assembly
air)
2.2.
Antriebsfeder vorspa
n
nen
 Steuerluftdruck min.
5 bar (Montagehilfs-
luft)
Preload actuator spring
 control air min. 5 bar
(auxiliary assembly
air)
2.3.
Klemme lösen
Remove clamp
2.5.
Ventiloberteil entnehmen.
Remove valve upper part
