Pentair 2000 - Montage Gelenkklemme Mounting the Clamp

Betriebsanleitung / Operating instructions
SVP-Aseptik-Ventil – Modell 2000
SVP aseptic valve – Model 2000
DN 010 – 020; OD 0.50" – 0.75"; ISO 008 – 015
26
BAA A370.03 M2000

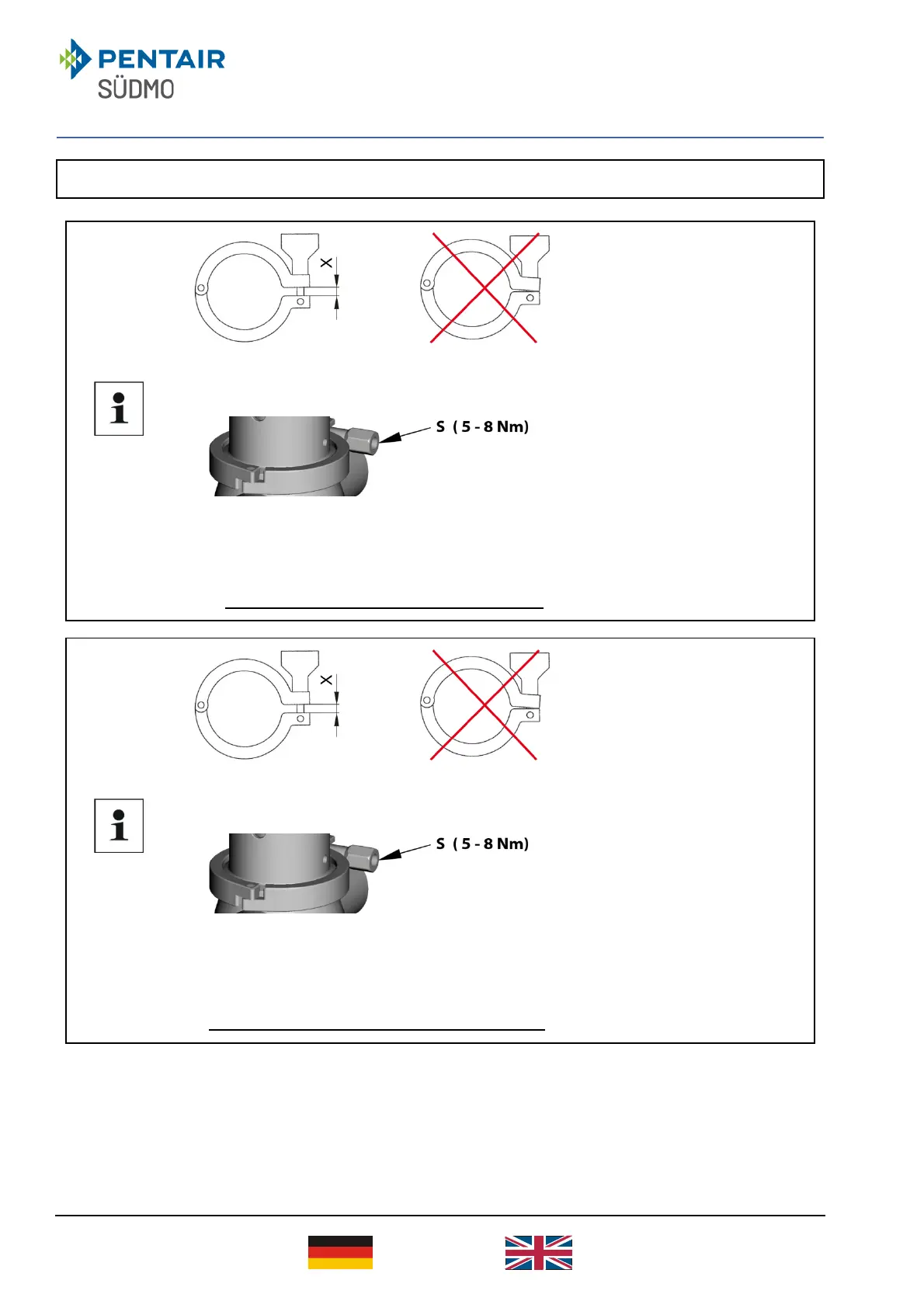

Montage Gelenkklemme
Mounting the clamp
Abb. 1 Abb. 2
 Klemme nur in einwandfreiem Zustand montieren (Abb. 1).
 Auf Spalt X und parallele Lage der Schenkel achten (Abb. 1).
 Klemme mit verbogenen Schenkeln darf nicht montiert werden (Abb. 2).
Abb. 3
 Gewinde der Schraube vor der Montage einfetten → Fetttype IBF PW 119
 Klemme auf Klemmverbindung aufsetzen.
 Schraube mit Sechskantmutter (S) in Nut des Haltebügels einfügen.
 Sechskantmutter (S) mit Drehmomentschlüssel anziehen → Anzugmoment 5 – 8 Nm.
Der Höchstwert von 8 Nm darf nicht überschritten werden.
Fig. 1 Fig. 2
 Mounting of the clamp only in faultless condition (Fig. 1).
 Pay attention to gap X and to the parallel position of the side piece (Fig. 1).
 It is not allowed to mount clamps with deformed side pieces (Fig. 2).
Fig. 3
 Lubricating of the screw thread before assembly → Type of the grease IBF PW 119
 Put the clamp on the clamp connection.
 Put the screw with the hexagon nut (S) in the groove of the holding bracket.
 Tighten the hexagon nut (S) with torque spanner
→ Locked torque 5 – 8 Nm.
It is not allowed to exceed the peak value of max. 8 Nm.
